Visão geral
Motor servo rotativo AC brushless com eixo reto e codificador absoluto integrado (18 bits) da Mitsubishi Electric, série HF. Projetado para oferecer alto desempenho em aplicações industriais exigentes.
Com potência nominal de saída de 7000W (7kW), este motor proporciona um torque nominal de 22,3 Nm e um torque de pico de 49 Nm, com uma velocidade rotacional nominal de 3000rpm. Sua construção robusta e codificador de alta resolução garantem precisão e confiabilidade.
Principais recursos
- Motor servo rotativo AC brushless
- Eixo reto com codificador absoluto integrado (18 bits)
- Potência nominal de 7kW
- Torque nominal de 22,3 Nm
- Velocidade nominal de 3000rpm
- Classe de tensão de alimentação 200Vac
- Grau de proteção IP67
- Montagem por flange de 176x176mm
- Faixa de temperatura ambiente de operação: 0…+40 °C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série / nome da família do produto | Série HF |
| Funções | Motor servo rotativo AC brushless |
| Design | Eixo reto com codificador absoluto integrado (18 bits), inércia média |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 34A |
| Potência ativa nominal (kW) | 7000W / 7kW |
| Velocidade de rotação | 3000rpm (máximo) |
| Torque | 22,3Nm nominal |
| Torque máximo | 152Nm |
| Torque de stall | 49Nm |
| Momento de inércia | 0,0154kg.m² (154kg.cm²) |
| Modo de montagem | Montagem por flange de 176x176mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP67 |

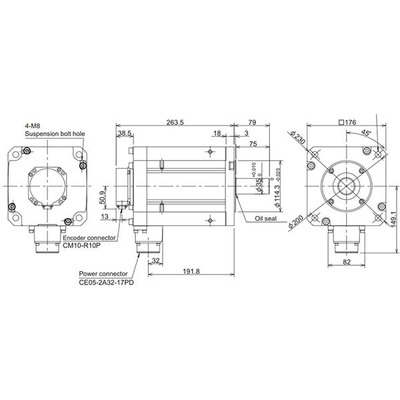

| Dimensões | A237,1mm x L176mm x P342,5mm |
| Altura líquida (mm) | 237,1 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 342,5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 108,4 A |
| Código de pedido / SKU do fabricante | HF703S-A48 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de inércia média. Precisão garantida em máquinas de alta inércia. Adequado para máquinas que requerem aceleração rápida. |
Documentos
Este produto é um motor de inércia média, ideal para máquinas que necessitam de aceleração rápida e alta precisão.
Entre em contato para mais informações sobre este produto e suas aplicações.
