Visão geral
Motor servo rotativo AC sem escovas da Mitsubishi Electric, série HF, com eixo reto, freio eletromagnético integrado e encoder absoluto integrado (1Mppr). Este motor oferece uma saída nominal de 7000W (7kW) e feedback de 20 bits (equivalente a 1.000.000 ppr).
Projetado para operar em temperaturas ambientes de 0 a +40°C, o motor possui um flange de montagem de 176x176mm e um grau de proteção IP67, garantindo robustez e confiabilidade em ambientes industriais. A classificação de tensão de alimentação é de 200Vca.
Com torque nominal de 22.3Nm e torque de stall de 49Nm, o motor é adequado para aplicações que exigem aceleração rápida e alta precisão de posicionamento, características essenciais para máquinas que demandam desempenho superior.
Principais recursos
- Motor servo AC sem escovas rotativo
- Eixo reto
- Freio eletromagnético integrado
- Encoder absoluto integrado (1Mppr / 20 bits)
- Refrigeração natural
- Proteção IP67
- Ideal para máquinas com aceleração rápida
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série / nome da família do produto | Série HF |
| Funções | Motor servo AC sem escovas rotativo |
| Projeto | Eixo reto, freio eletromagnético integrado, encoder absoluto integrado (1Mppr), inércia média, refrigeração natural |
| Tensão de alimentação (CA) | Classe 200Vca |
| Corrente nominal | 34A |
| Potência ativa nominal (kW) | 7000W / 7kW |
| Velocidade de rotação | 3000rpm (máxima) |
| Torque nominal | 22.3Nm |
| Torque máximo | 152Nm |
| Torque de stall | 49Nm |
| Inércia | 0.01637kg.m² (163.7kg.cm²) |
| Modo de montagem | Montagem em flange 176x176mm |
| Resolução | Feedback de 20 bits (equivalente a 1.000.000 ppr) |
| Grau de proteção | IP67 |

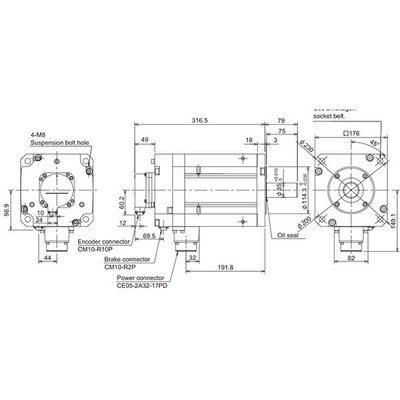

| Dimensões | A237.1mm x L176mm x P395.5mm |
| Altura líquida (mm) | 237.1 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 395.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 108.4 A |
| Código de pedido / SKU do fabricante | HF703BS-A51 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de média inércia, garante precisão em máquinas de alta inércia, adequado para máquinas que requerem aceleração rápida |
Documentos
Este servo motor é um componente da série HF da Mitsubishi Electric.
