Principais recursos
- Motor servo AC rotativo sem escovas
- Eixo reto
- Freio eletromecânico integrado
- Encoder absoluto com 20 bits (equivalente a 1.000.000 pulsos/volta)
- Potência nominal de 4,5kW
- Velocidade nominal de 3000rpm
- Grau de proteção IP67
- Refrigeração natural
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série / Nome da família do produto | Série HF |
| Funções | Motor servo AC rotativo sem escovas |
| Design | Eixo reto com freio eletromecânico integrado e encoder absoluto (1Mppr), inércia média, refrigeração natural |
| Tensão de alimentação (CA) | Classe 200Vca |
| Corrente nominal | 19A |
| Potência ativa nominal (kW) | 4500W / 4.5kW |
| Velocidade de rotação | 3000rpm, 3500rpm (máxima) |
| Torque | 14.3Nm nominal |
| Torque máximo | 122Nm |
| Torque de stall (parada) | 37.2Nm |
| Momento de inércia | 0.01217kg.m² (121.7kg.cm²) |

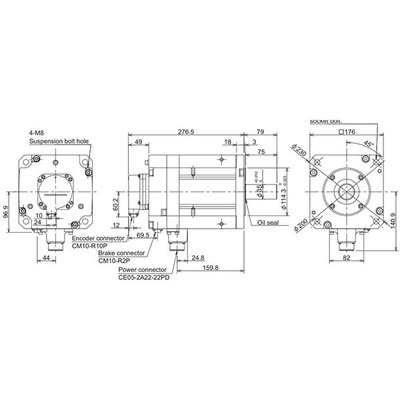

| Modo de montagem | Montagem com flange 176x176mm |
| Resolução | Feedback de 20 bits (equivalente a 1.000.000 pulsos/volta) |
| Grau de proteção | IP67 |
| Dimensões | A228.9mm x L176mm x P355.5mm |
| Altura líquida (mm) | 228.9 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 355.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 104.2 A |
| Código de pedido / SKU do fabricante | HF453BS-A51 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de inércia média, garante precisão em máquinas de alta inércia, adequado para máquinas que exigem aceleração rápida. |
—SEPARATOR—
Documentos
Este produto é compatível com drivers da série MDS-D da Mitsubishi Electric.
Para mais informações e para consultar outras soluções, entre em contato conosco.
