Principais recursos
- Servo motor rotativo AC sem escovas
- Eixo reto
- Freio eletromecânico integrado
- Encoder absoluto (1 milhão de pulsos/rotação)
- Potência nominal de 2.2kW
- Classe de tensão de 200Vac
- Montagem por flange de 130x130mm
- Grau de proteção IP67
- Ideal para aplicações de média inércia e que exigem aceleração rápida
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série/família do produto | Série HF |
| Funções | Motor servo rotativo AC sem escovas |
| Design | Eixo reto, freio eletromecânico integrado, encoder absoluto integrado (1Mppr), inércia média |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 8.5A |
| Potência ativa nominal (kW) | 2200W / 2.2kW |
| Velocidade de rotação | 3000rpm 4000rpm (máxima) |
| Torque nominal | 7Nm |
| Torque máximo | 46.5Nm |
| Torque de estol (stall torque) | 12Nm |
| Momento de inércia | 0.00259kg.m2 (25.9kg.cm2) |
| Modo de montagem | Montagem por flange de 130x130mm |
| Resolução | Feedback de 20 bits (equivalente a 1000000ppr) |
| Grau de proteção | IP67 |

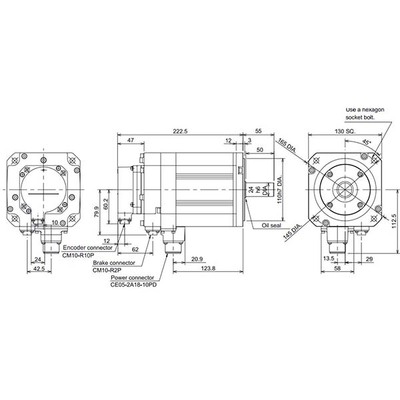

| Dimensões | A177.5mm x L130mm x P277.5mm |
| Altura líquida (mm) | 177.5 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 277.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 57 A |
| Código de pedido / SKU do fabricante | HF224BS-A51 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de inércia média, garante precisão em máquinas de alta inércia. Adequado para máquinas que exigem aceleração rápida. |
Documentos
Este motor é comercializado pela Mitsubishi Electric.
Entre em contato conosco para mais informações:
