Visão geral
Motor servo rotativo AC sem escovas com eixo reto e encoder absoluto integrado (1Mppr) da Mitsubishi Electric, série HF. Projetado para oferecer alta performance e confiabilidade em aplicações industriais.
Este motor possui uma potência nominal de 2000W (2kW), um torque nominal de 6.4Nm e alcança uma velocidade rotacional nominal de 3000rpm. O feedback absoluto de 20 bits garante alta precisão no posicionamento, equivalente a 1.000.000 pulsos por revolução.
Com classe de tensão de alimentação de 200Vac e corrente nominal de 6.8A, o motor servo HF204S-A51 é adequado para uma ampla gama de máquinas que requerem aceleração rápida e precisão. Seu grau de proteção IP67 o torna resistente a poeira e imersão temporária em água, permitindo operação em ambientes desafiadores com temperatura ambiente de 0 a 40°C.
Principais recursos
- Motor servo AC sem escovas rotativo
- Eixo reto com encoder absoluto integrado (1Mppr)
- Potência nominal de 2000W / 2kW
- Feedback de alta resolução de 20 bits
- Corrente nominal de 6.8A
- Tensão de alimentação de 200Vac
- Torque nominal de 6.4Nm
- Velocidade rotacional nominal de 3000rpm
- Montagem com flange de 176x176mm
- Grau de proteção IP67
- Operação em temperatura ambiente de 0…+40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série / nome da família do produto | Série HF |
| Funções | Motor servo rotativo AC sem escovas |
| Design | Eixo reto com encoder absoluto integrado (1Mppr), inércia média, resfriamento natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 6.8A |
| Potência ativa nominal (kW) | 2000W / 2kW |
| Velocidade de rotação | 3000rpm, 4000rpm (máxima) |
| Torque | 6.4Nm nominal |
| Torque máximo | 47Nm |
| Torque de estol | 13.7Nm |
| Momento de inércia | 0.00383kg.m² (38.3kg.cm²) |

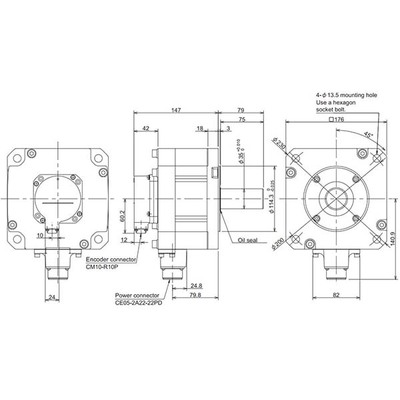

| Modo de montagem | Montagem com flange de 176x176mm |
| Resolução | Feedback de 20 bits (equivalente a 1.000.000ppr) |
| Grau de proteção | IP67 |
| Dimensões | A228.9mm x L176mm x P226mm |
| Altura líquida (mm) | 228.9 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 226 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 57 A |
| Código de pedido / SKU do fabricante | HF204S-A51 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de média inércia, garante precisão em máquinas de alta inércia, adequado para máquinas que requerem aceleração rápida. |
Documentos
Este produto é um motor servo AC sem escovas da série HF da Mitsubishi Electric. Certifique-se de verificar a compatibilidade com seu sistema de controle e drivers.
Entre em contato para mais informações.
