Visão geral
Este é um servomotor rotativo AC sem escovas, fabricado pela Mitsubishi Electric, pertencente à série HF. Projetado com um eixo reto e feedback absoluto integrado de 18 bits, ele oferece alta precisão e desempenho confiável para aplicações industriais.
Com uma potência nominal de saída de 1000W (1kW), corrente nominal de 3.7A e uma classe de tensão de alimentação de 200Vac, este motor é ideal para máquinas que exigem aceleração rápida e alta precisão inercial. Seu torque nominal é de 2.4Nm, com torque de estancamento de 3Nm.
O servo motor HF105S-A48 possui montagem em flange de 90x90mm e grau de proteção IP67, garantindo sua robustez e adequação para ambientes operacionais desafiadores. A resolução do feedback de 18 bits equivale a 260000 pulsos por revolução (ppr).
Principais recursos
- Servo motor rotativo AC sem escovas
- Eixo reto com encoder absoluto integrado (18 bits)
- Potência nominal de 1kW
- Corrente nominal de 3.7A
- Tensão de alimentação de 200Vac
- Torque nominal de 2.4Nm
- Velocidade rotacional nominal de 4000rpm
- Montagem em flange 90x90mm
- Grau de proteção IP67
- Adequado para máquinas que exigem aceleração rápida
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série HF |
| Funções | Servomotor rotativo AC sem escovas |
| Design | Eixo reto com encoder absoluto integrado (18 bits) – Inércia média |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 3.7A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade rotacional | 4000rpm (nominal) / 5000rpm (máxima) |
| Torque | 2.4Nm (nominal) |
| Torque máximo | 11Nm |
| Torque de estancamento | 3Nm |
| Momento de inércia | 0.00051kg.m² (5.1kg.cm²) |
| Modo de montagem | Montagem em flange 90x90mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP67 |

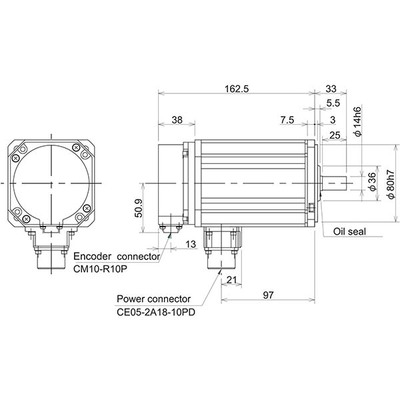

| Dimensões | A133.5mm x L90mm x P195.5mm |
| Altura líquida (mm) | 133.5 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 195.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 15.5 A |
| Código de pedido / SKU do fabricante | HF105S-A48 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de inércia média. Precisão garantida em máquinas de alta inércia. Adequado para máquinas que exigem aceleração rápida. |
Documentos
Este produto é um servo motor AC sem escovas da série HF. Para informações sobre compatibilidade com outros componentes ou possíveis substituições, consulte a documentação técnica disponível.
Entre em contato conosco para mais informações.
