Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série/nome da família do produto | Série HF |
| Funções | Servomotor rotativo AC sem escovas |
| Projeto | Eixo reto, freio eletromecânico embutido, codificador absoluto embutido (18 bits), inércia média |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 3,9A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade rotacional | 3000rpm (nominal), 4000rpm (máxima) |
| Torque | 3,2Nm (nominal) |
| Torque máximo | 23,3Nm |
| Torque de estol | 5,9Nm |
| Momento de inércia | 0,00141kg.m² (14,1kg.cm²) |
| Modo de montagem | Montagem com flange de 130x130mm |
| Resolução | Feedback de 18 bits (equivalente a 260.000 pulsos/revolução) |
| Grau de proteção | IP67 |

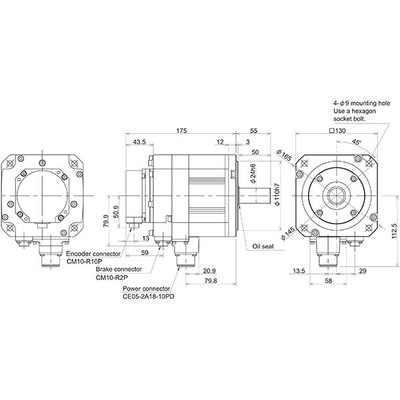

| Dimensões | A177,5mm x L130mm x P230mm |
| Altura líquida (mm) | 177,5 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 230 mm |
| Temperatura ambiente para operação | 0 a 40 °C |
| Temperatura ambiente para armazenamento | -15°C a +70 °C |
| Corrente máxima | 29 A |
| Código de pedido / SKU do fabricante | HF104BS-A48 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de inércia média. Garante precisão em máquinas de inércia alta. Adequado para máquinas que exigem aceleração rápida. |
Documentos
Este produto é um servomotor AC sem escovas de média inércia, projetado para aplicações que requerem alta precisão e aceleração rápida.
