Visão geral
Servo motor rotativo AC brushless da Mitsubishi Electric, série HF, com saída nominal de 750W (0.75kW) e tensão de alimentação de 400Vac. Este motor foi projetado para oferecer alta performance e confiabilidade em aplicações industriais.
Possui um eixo reto e um encoder absoluto integrado com resolução de 20 bits (equivalente a 1.000.000 pulsos por revolução), garantindo precisão no posicionamento. O grau de proteção IP67 confere resistência a poeira e imersão temporária em água, permitindo seu uso em ambientes desafiadores.
Principais recursos
- Servo motor rotativo AC brushless
- Eixo reto com encoder absoluto integrado (1Mppr)
- Potência nominal de 750W / 0.75kW
- Tensão de alimentação 400Vac
- Velocidade rotacional nominal de 4000rpm
- Torque nominal de 1.8Nm
- Grau de proteção IP67
- Montagem por flange de 90x90mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | Série HF |
| Funções | Servo motor rotativo AC brushless |
| Design | Eixo reto com encoder absoluto integrado (1Mppr), inércia média |
| Tensão de alimentação (AC) | Classe 400Vac |
| Corrente nominal | 1.4A |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Velocidade rotacional | 4000rpm (nominal), 5000rpm (máxima) |
| Torque | 1.8Nm (nominal) |
| Torque máximo | 8Nm |
| Torque de parada | 2Nm |
| Momento de inércia | 0.00026kg.m² (2.6kg.cm²) |
| Modo de montagem | Montagem por flange de 90x90mm |
| Resolução | Feedback de 20 bits (equivalente a 1.000.000ppr) |
| Grau de proteção | IP67 |

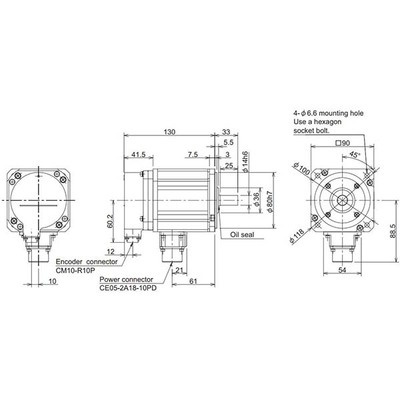

| Dimensões | A133.5mm x L90mm x P163mm |
| Altura líquida (mm) | 133.5 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 163 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 7 A |
| Código de pedido / SKU do fabricante | HF-H75S-A51 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é compatível com sistemas que exigem as especificações detalhadas. Não há informações sobre substituições diretas disponíveis.
Entre em contato para mais informações técnicas e soluções.
