Visão geral
Motor servo rotativo AC sem escovas com eixo reto e feedback absoluto embutido (1Mppr) da Mitsubishi Electric, série HF. Projetado para oferecer alto desempenho e confiabilidade em aplicações industriais.
Este motor servo possui uma saída nominal de 1000W / 1kW, com feedback de 20 bits (equivalente a 1.000.000 ppr) e uma classe de tensão de alimentação de 400Vac. O torque nominal é de 3.2Nm, o torque de stall é de 5.9Nm e a velocidade rotacional nominal atinge 3000rpm. Com montagem em flange de 130x130mm e classificação IP67, é adequado para ambientes operacionais de 0 a 40°C.
Principais recursos
- Motor servo AC sem escovas rotativo
- Eixo reto com feedback absoluto embutido (1Mppr)
- Potência nominal de 1000W / 1kW
- Tensão de alimentação de 400Vac
- Torque nominal de 3.2Nm
- Velocidade rotacional nominal de 3000rpm
- Montagem em flange 130x130mm
- Grau de proteção IP67
- Faixa de temperatura operacional de 0 a 40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série / nome da família do produto | Série HF |
| Funções | Motor servo AC sem escovas rotativo |
| Projeto | Eixo reto com feedback absoluto embutido (1Mppr), inércia média |
| Tensão de alimentação (AC) | Classe 400Vac |
| Corrente nominal | 1.8A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade de rotação | 3000rpm 4000rpm (máxima) |
| Torque | 3.2Nm nominal |
| Torque máximo | 23.3Nm |
| Torque de stall | 5.9Nm |
| Momento de inércia | 0.00119kg.m2 (11.9kg.cm2) |
| Modo de montagem | Montagem em flange 130x130mm |
| Resolução | Feedback de 20 bits (equivalente a 1.000.000 ppr) |
| Grau de proteção | IP67 |

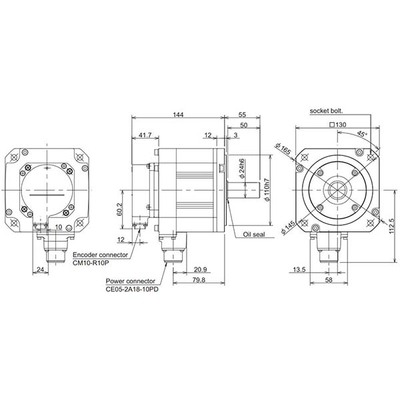

| Dimensões | A177.5mm x L130mm x P199mm |
| Altura líquida (mm) | 177.5 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 199 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 14.5 A |
| Código de pedido / SKU do fabricante | HF-H104S-A51 |
| Status do produto do fabricante | Comercializado |
Documentos
Este motor servo é compatível com sistemas que exigem alta precisão e robustez. Verifique a documentação para obter informações detalhadas sobre instalação e operação.
