Visão geral

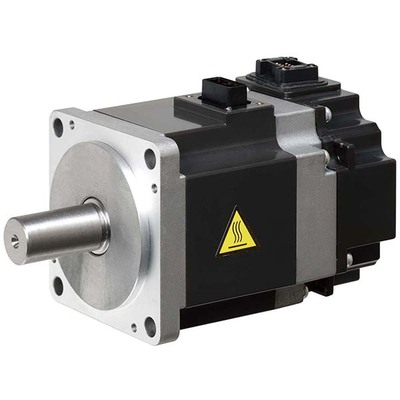

Motor servo rotativo AC sem escovas com eixo chavetado, freio eletromecânico integrado e encoder incremental de feedback (131072 pulsos/volta, equivalente a 17 bits). Pertence à série MELSERVO JN da Mitsubishi Electric.
Com potência nominal de 200W (0.2kW) e corrente nominal de 1.4A, opera em classe de tensão de 200Vac. Seu torque nominal é de 0.64Nm, alcançando velocidade rotacional nominal de 3000rpm.
O flange de montagem é de 60x60mm e o grau de proteção é IP65. A temperatura ambiente de operação varia entre 0 e 40°C.
Principais recursos
- Motor servo AC brushless rotativo
- Eixo chavetado
- Freio eletromecânico integrado
- Encoder incremental integrado (131072 pulsos/volta / 17 bits)
- Baixa inércia / pequena capacidade de potência
- Refrigeração natural
- Montagem por flange de 60x60mm
- Grau de proteção IP65
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série / nome da família do produto | Série MELSERVO JN |
| Nome da sub-gama | Série HF-KN |
| Funções | Motor servo rotativo AC sem escovas |
| Projeto | Eixo chavetado, freio e/m integrado, encoder incremental integrado (131072ppr), baixa inércia / pequena capacidade de potência, refrigeração natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 1.4A |
| Potência ativa nominal (kW) | 200W / 0.2kW |
| Velocidade de rotação | 3000rpm / 4500rpm (máxima) |
| Torque | 0.64Nm nominal |
| Torque máximo | 1.9Nm |
| Momento de inércia | 0.000031kg.m2 (0.31kg.cm2) |
| Modo de montagem | Montagem por flange de 60x60mm |
| Resolução | Feedback de 131072ppr (equivalente a 17 bits) |
| Grau de proteção | IP65 |
| Dimensões | A77.1mm x L60mm x P146.8mm |
| Altura líquida (mm) | 77.1 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 146.8 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 4.2 A |
| Código de pedido / SKU do fabricante | HF-KN23BK |
| Status do produto do fabricante | Comercializado |
Documentos
O código HF-KN23BK é um produto da linha MELSERVO JN da Mitsubishi Electric.
