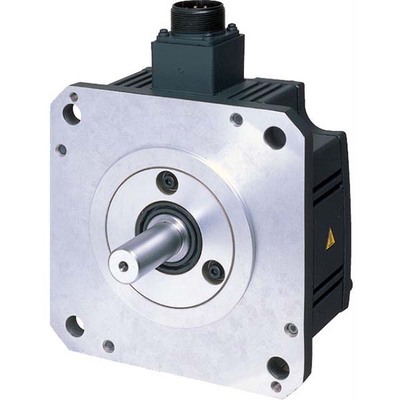

Principais recursos
- Servo motor AC rotativo sem escovas
- Eixo reto com feedback absoluto de 22 bits integrado
- Vedação de óleo e estrutura plana para maior proteção
- Potência de saída nominal de 3,5 kW
- Torque nominal de 16,7 Nm
- Velocidade nominal de 2000 rpm
- Classe de tensão de alimentação de 200Vac
- Grau de proteção IP65
- Conectores tipo MS
- Resfriamento natural
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / Nome da família do produto | MELSERVO J4 series |
| Nome da sub-gama | HG-UR series |
| Funções | Servo motor rotativo AC sem escovas |
| Design | Eixo reto com codificador de feedback absoluto integrado (22 bits), vedação de óleo, estrutura plana, capacidade de média potência, resfriamento natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 23A |
| Potência ativa nominal (kW) | 3500W / 3.5kW |
| Velocidade de rotação | 2000rpm; 3000rpm (máxima) |
| Torque | 16.7Nm nominal |
| Torque máximo | 50.1Nm |
| Momento de inércia | 0.00765kg.m² (76.5kg.cm²) |
| Tipo de conexão | 2 x conectores tipo MS |
| Modo de montagem | Montagem em flange de 220x220mm |
| Resolução | Feedback de 22 bits (equivalente a 4194304ppr) |
| Grau de proteção | IP65 |
| Dimensões | A274.9mm x L220mm x P205.5mm |
| Altura líquida (mm) | 274.9 mm |
| Largura líquida (mm) | 220 mm |
| Profundidade líquida (mm) | 205.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Carga radial máxima | 1176 N |
| Carga axial máxima | 784 N |
| Corrente máxima | 69 A |
| Código de pedido / SKU do fabricante | HG-UR352 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HGUR352 |
| Conforme padrões | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
—SEPARATOR—
Documentos
Este produto é compatível com os amplificadores da série MR-J4 para uso em eixos padrão. Cabos de encoder e cabos de alimentação específicos são recomendados para a conexão adequada com os amplificadores. Consulte a documentação técnica para informações detalhadas sobre compatibilidade de cabos e amplificadores.
