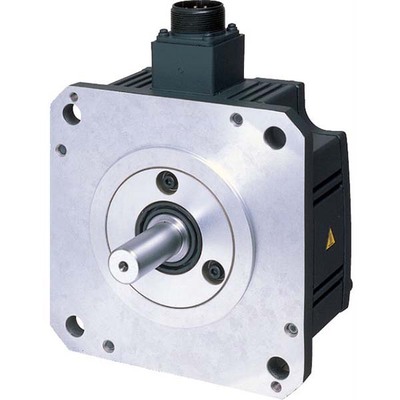

Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série do produto / Nome da família | Série MELSERVO J4 |
| Nome da sub-gama | Série HG-UR |
| Funções | Servomotor AC brushless rotativo |
| Design | Eixo reto, encoder absoluto (22 bits) integrado, retentor de óleo, estrutura plana, capacidade de média potência, resfriamento natural. |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 28A |
| Potência ativa nominal (kW) | 5000W / 5kW |
| Velocidade de rotação | 2000rpm / 3000rpm (máxima) |
| Torque | 23.9Nm nominal |
| Torque máximo | 71.6Nm |
| Momento de inércia | 0.0115kg.m² (115kg.cm²) |
| Tipo de conexão | 2 conectores tipo MS |
| Modo de montagem | Montagem por flange 220x220mm |
| Resolução | Feedback de 22 bits (equivalente a 4194304ppr) |
| Grau de proteção | IP65 |
| Dimensões | A274.9mm x L220mm x P229.5mm |
| Altura líquida (mm) | 274.9 mm |
| Largura líquida (mm) | 220 mm |
| Profundidade líquida (mm) | 229.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Carga radial máxima | 1176 N |
| Carga axial máxima | 784 N |
| Corrente máxima | 84 A |
| Código de pedido / SKU do fabricante | HG-UR502 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | HGUR502 |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-3, EN60034-1, EN62061 SILCL3, EN50581, UL1004-1, UL1004-6, CSA, KC, EAC |
Documentos
Este produto é compatível com amplificadores da série MR-J4. Cabos de encoder e de alimentação devem ser adquiridos separadamente, conforme a aplicação. Consulte o catálogo para detalhes sobre os cabos compatíveis.
Para mais informações ou para solicitar um orçamento, entre em contato conosco.
