Visão geral

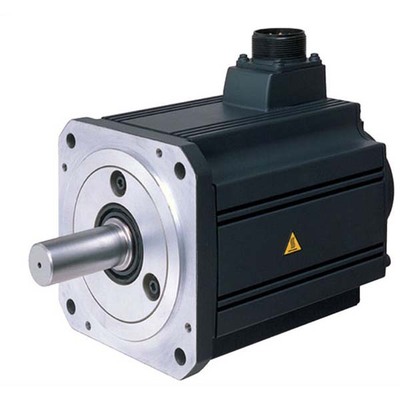

Este servo motor AC brushless rotativo da série MELSERVO J3 da Mitsubishi Electric, modelo HC-LP52, foi projetado para oferecer alta performance em aplicações industriais gerais. Possui um eixo reto e feedback integrado de alta resolução (encoder absoluto de 18 bits), garantindo precisão e confiabilidade em cada operação.
Com uma capacidade de potência nominal de 500W (0.5kW) e torque nominal de 2.39Nm, este motor é adequado para equipamentos como alimentadores, carregadores, descarregadores e sistemas de manuseio de materiais de alta vazão. Sua construção com selo de óleo e classe de isolamento IP65 protege contra poeira e jatos d’água, permitindo operação em ambientes industriais exigentes.
Principais recursos
- Motor AC brushless rotativo
- Eixo reto com encoder absoluto de 18 bits (260000ppr)
- Selo de óleo integrado
- Baixa inércia e capacidade de média/alta potência
- Resfriamento por ventoinha
- Montagem por flange de 130x130mm
- Classe de proteção IP65
- Ideal para máquinas industriais gerais, alimentadores, carregadores e descarregadores, sistemas de manuseio de materiais de alta vazão.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série do produto / nome da família | Série MELSERVO J3 |
| Nome da sub-gama | Série HC-LP |
| Funções | Servo motor AC brushless rotativo |
| Design | Eixo reto, encoder absoluto integrado (18 bits), selo de óleo, baixa inércia / média-alta capacidade de potência, resfriamento por ventoinha |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 3.2A |
| Potência ativa nominal (kW) | 500W / 0.5kW |
| Velocidade de rotação | 2000rpm (nominal) / 3000rpm (máxima) |
| Torque nominal | 2.39Nm |
| Torque máximo | 7.16Nm |
| Momento de inércia | 0.00031kg.m² (3.1kg.cm²) |
| Modo de montagem | Montagem por flange 130x130mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP65 |
| Dimensões | A176mm x L130mm x P199mm |
| Altura líquida (mm) | 176 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 199 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 9.6 A |
| Código de pedido / SKU do fabricante | HC-LP52 |
| Status do produto do fabricante | Descontinuado |
| Benefícios | Perfeito para máquinas industriais gerais, aplicação em alimentadores, carregadores e descarregadores, sistemas de manuseio de materiais de alta vazão. |
Documentos
- Mitsubishi Electric – Série MELSERVO J3 – Catálogo.pdf
- Mitsubishi Electric – Série MELSERVO J3 – Servo Linear LM – Catálogo.pdf
Este produto é classificado como descontinuado pelo fabricante.
Para mais informações ou para consultar alternativas compatíveis, entre em contato conosco.
