Visão geral

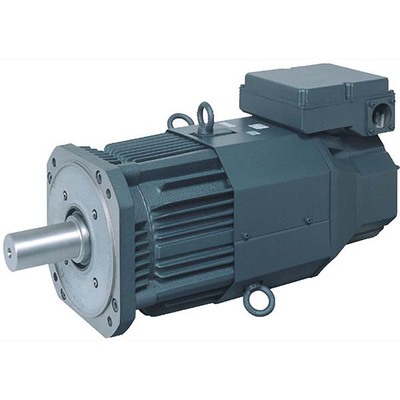

Este é um servo motor rotativo AC sem escovas da série MELSERVO J3 da Mitsubishi Electric, projetado com um eixo reto e feedback absoluto embutido de 18 bits. Equipado com um retentor de óleo, este motor oferece alta precisão e confiabilidade para diversas aplicações industriais.
Com uma potência nominal de saída de 22kW, o motor opera em uma classe de tensão de 200Vac, apresentando um torque nominal de 140Nm e velocidade nominal de 1500rpm. A resolução do feedback é de 18 bits, equivalente a 260000 pulsos por revolução, garantindo um controle de movimento preciso.
O design do motor inclui montagem por flange de 280x280mm e possui grau de proteção IP44, sendo adequado para operação em temperaturas ambientes de 0 a 40°C. Sua construção de baixa inércia e capacidade de média a grande potência o tornam ideal para máquinas de moldagem por injeção, dispositivos de fabricação de semicondutores e sistemas de manuseio de materiais.
Principais recursos
- Servo motor rotativo AC sem escovas
- Eixo reto com feedback absoluto embutido (18 bits)
- Retentor de óleo
- Baixa inércia / Capacidade de média a grande potência
- Refrigeração por ventilador
- Tensão de alimentação 200Vac
- Torque nominal de 140Nm
- Velocidade nominal de 1500rpm
- Montagem por flange de 280x280mm
- Grau de proteção IP44
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | Série MELSERVO J3 |
| Nome do sub-range | Série HA-LP |
| Funções | Servo motor rotativo AC sem escovas |
| Projeto | Eixo reto, codificador de feedback absoluto embutido (18 bits), retentor de óleo, baixa inércia / capacidade de média a grande potência, refrigeração por ventilador |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 126A |
| Potência ativa nominal (kW) | 22kW |
| Velocidade de rotação | 1500rpm, 2000rpm (máxima) |
| Torque | 140Nm nominal |
| Torque máximo | 350Nm |
| Momento de inércia | 0.055kg.m² (550kg.cm²) |
| Modo de montagem | Montagem por flange de 280x280mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP44 |
| Dimensões | A370mm x L298mm x P745mm |
| Altura líquida (mm) | 370 mm |
| Largura líquida (mm) | 298 mm |
| Profundidade líquida (mm) | 745 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 315 A |
| Código de pedido / SKU do fabricante | HA-LP22K1M |
| Status do produto do fabricante | Descontinuado |
| Benefícios | Baixa inércia, três tipos de velocidade nominal disponíveis como padrão, motores maiores podem ser montados com flange ou pés, máquinas de moldagem por injeção, dispositivos de fabricação de semicondutores, sistemas de manuseio de materiais de grande porte, prensas. |
Documentos
- Mitsubishi Electric – MELSERVO J3 series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO J3 series – LM Linear servo – Catalogue.pdf
Este produto do fabricante Mitsubishi Electric é classificado como descontinuado.
Para mais informações sobre este produto ou para discutir alternativas, entre em contato conosco.
