Principais recursos

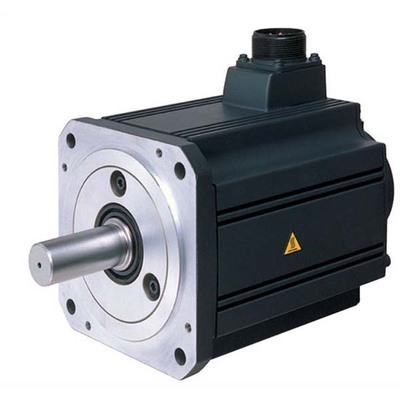

- Servo motor AC rotativo sem escovas
- Eixo reto com selo de óleo
- Encoder absoluto integrado de 18 bits (260000ppr)
- Montagem por flange de 176x176mm
- Grau de proteção IP65
- Capacidade de baixa inércia e potência média/alta
- Resfriamento por ventoinha
- Ideal para máquinas industriais, alimentadores, carregadores, descarregadores e sistemas de manuseio de materiais de alta produtividade
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série do produto / Nome da família | MELSERVO J3 series |
| Nome da sub-gama | HC-LP series |
| Funções | Servo motor AC rotativo sem escovas |
| Projeto | Eixo reto com encoder absoluto integrado (18 bits), selo de óleo, baixa inércia / capacidade de potência média-alta, resfriamento por ventoinha |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 23A |
| Potência ativa nominal (kW) | 3000W / 3kW |
| Velocidade de rotação | 2000rpm / 3000rpm (máxima) |
| Torque nominal | 14.3Nm |
| Torque máximo | 42.9Nm |
| Momento de inércia | 0.0036kg.m² (36kg.cm²) |
| Modo de montagem | Montagem por flange de 176x176mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP65 |
| Dimensões | A230mm x L176mm x P327.5mm |
| Altura líquida (mm) | 230 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 327.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 69 A |
| Código de pedido / SKU do fabricante | HC-LP302 |
| Status do produto do fabricante | Descontinuado |
| Benefícios | Perfeito para máquinas industriais gerais, aplicação em alimentadores, carregadores e descarregadores, sistemas de manuseio de materiais de alta produtividade. |
Documentos
- Mitsubishi Electric – MELSERVO J3 series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO J3 series – LM Linear servo – Catalogue.pdf
Este produto foi descontinuado pelo fabricante.
