Principais recursos
- Servomotor AC brushless rotativo
- Eixo retificado
- Freio eletromagnético (e/m) integrado
- Encoder absoluto (18 bits) integrado
- Retentor de óleo
- Resfriamento por ventoinha
- Baixa inércia / Capacidade de média a grande potência
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série MELSERVO J3 |
| Nome da sub-linha | Série HC-LP |
| Funções | Servomotor AC brushless rotativo |
| Projeto | Eixo retificado, freio e/m integrado, encoder absoluto (18 bits) integrado, retentor de óleo, baixa inércia / média a grande capacidade de potência, resfriamento por ventoinha |
| Tensão de alimentação (AC) | Classe 200VCA |
| Corrente nominal | 14A |
| Potência ativa nominal (kW) | 2000W / 2kW |
| Velocidade de rotação | 2000rpm (nominal) / 3000rpm (máxima) |
| Torque | 9.55Nm (nominal) |
| Torque máximo | 28.5Nm |
| Momento de inércia | 0.0032kg.m² (32kg.cm²) |
| Modo de montagem | Montagem em flange 176x176mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP65 |
| Dimensões | A230mm x L176mm x P325.5mm |
| Altura líquida (mm) | 230 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 325.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 42 A |
| Código de pedido / SKU do fabricante | HC-LP202B |
| Status do produto do fabricante | Descontinuado |
| Benefícios | Ideal para máquinas industriais de uso geral, aplicação em alimentadores de rolo, carregadores e descarregadores, sistemas de manuseio de materiais de alta vazão. |
Documentos
- Catálogo da série MELSERVO J3 Mitsubishi Electric.pdf
- Catálogo do servomotor linear série MELSERVO J3 Mitsubishi Electric.pdf

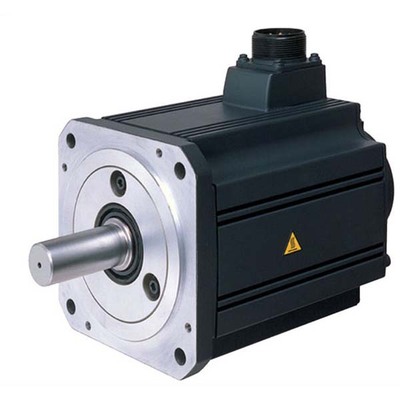

Este produto é um servomotor AC brushless da série J3 da Mitsubishi Electric, código HC-LP202B.
