Visão geral

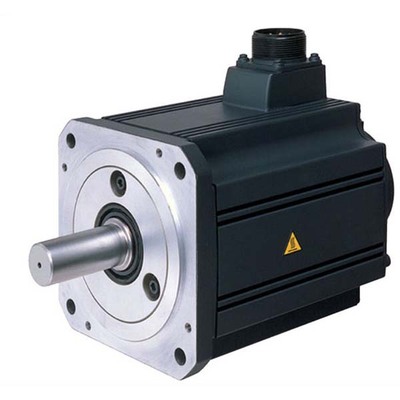

Este é um servomotor rotativo sem escovas AC da série MELSERVO J3 da Mitsubishi Electric, modelo HC-LP102. Projetado para aplicações industriais exigentes, ele oferece uma combinação de alta performance e confiabilidade.
Equipado com feedback absoluto de 18 bits integrado e uma vedação de óleo, este motor proporciona precisão e durabilidade. Sua construção robusta garante operação contínua em ambientes desafiadores, com classe de proteção IP65.
Com saída nominal de 1000W (1kW), velocidade rotacional nominal de 2000rpm e torque nominal de 4.78Nm, o HC-LP102 é adequado para diversas aplicações, incluindo máquinas industriais gerais, alimentadores, carregadores e descarregadores, e sistemas de manuseio de materiais de alto rendimento.
Principais recursos
- Motor servomotor rotativo AC sem escovas
- Eixo reto com retentor de óleo
- Feedback absoluto integrado (18 bits)
- Montagem em flange de 130x130mm
- Proteção IP65
- Capacidade de baixa inércia / potência média-grande
- Resfriamento por ventoinha
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série do produto / Nome da família | MELSERVO J3 series |
| Nome da sub-gama | Série HC-LP |
| Funções | Servomotor rotativo AC sem escovas |
| Projeto | Eixo reto, codificador absoluto integrado (18 bits), retentor de óleo, baixa inércia / capacidade de potência média-grande, resfriamento por ventoinha |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 5.9A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade de rotação | 2000rpm, 3000rpm (máxima) |
| Torque | 4.78Nm nominal |
| Torque máximo | 14.4Nm |
| Momento de inércia | 0.000462kg.m² (4.62kg.cm²) |
| Modo de montagem | Montagem em flange de 130x130mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP65 |
| Dimensões | A176mm x L130mm x P219mm |
| Altura líquida (mm) | 176 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 219 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 18 A |
| Código de pedido / SKU do fabricante | HC-LP102 |
| Status do produto do fabricante | Descontinuado |
| Benefícios | Perfeito para máquinas industriais gerais, aplicação para alimentadores, carregadores e descarregadores, sistemas de manuseio de materiais de alto rendimento. |
Documentos
- Mitsubishi Electric – MELSERVO J3 series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO J3 series – LM Linear servo – Catalogue.pdf
O status do produto deste item é “Descontinuado”.
Para mais informações ou para discutir alternativas, entre em contato conosco.
