Visão geral

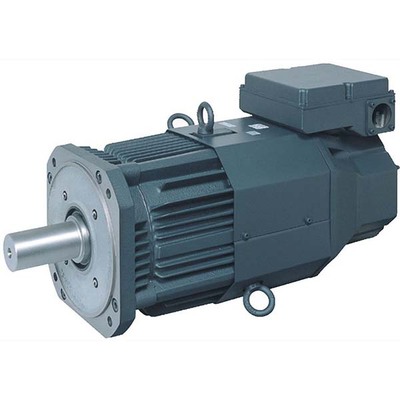

Este é um motor servo rotativo sem escovas AC da Mitsubishi Electric, pertencente à série MELSERVO J3. Possui um eixo reto e um codificador absoluto integrado de 18 bits para feedback preciso de posição, além de uma retentora de óleo. Foi projetado para oferecer confiabilidade e desempenho em diversas aplicações industriais.
Com uma capacidade de saída nominal de 20kW e tensão de alimentação na classe de 400VCA, este motor é adequado para tarefas que demandam alta performance. O torque nominal é de 191Nm, com velocidade rotacional nominal de 1000rpm, suportando até 1200rpm em sua capacidade máxima.
O design inclui um corpo de baixa inércia e refrigeração a ventilador, garantindo a dissipação de calor durante operação contínua. Sua montagem é por flange de 280x280mm e possui grau de proteção IP44, permitindo operação em ambientes com temperatura de 0 a 40°C.
Principais recursos
- Motor servo rotativo sem escovas AC
- Eixo reto com retentora de óleo
- Codificador absoluto integrado de 18 bits (260000ppr)
- Refrigeração a ventilador
- Baixa inércia
- Capacidade de potência média a alta
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série/família de produtos | MELSERVO J3 series |
| Nome da sub-gama | HA-LP series |
| Funções | Motor servo rotativo AC sem escovas |
| Projeto | Eixo reto com codificador absoluto integrado (18 bits), retentora de óleo, baixa inércia / capacidade de potência média a alta, refrigeração a ventilador |
| Tensão de alimentação (AC) | Classe de 400VCA |
| Corrente nominal | 55A |
| Potência ativa nominal (kW) | 20kW |
| Velocidade de rotação | 1000rpm (nominal) / 1200rpm (máxima) |
| Torque nominal | 191Nm |
| Torque máximo | 477Nm |
| Momento de inércia | 0.065kg.m² (650kg.cm²) |
| Modo de montagem | Montagem por flange de 280x280mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP44 |
| Dimensões | A370mm x L298mm x P790mm |
| Altura líquida (mm) | 370 mm |
| Largura líquida (mm) | 298 mm |
| Profundidade líquida (mm) | 790 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 138 A |
| Código de pedido / SKU do fabricante | HA-LP20K14 |
| Status do produto do fabricante | Descontinuado |
| Benefícios | Baixa inércia, três tipos de velocidade nominal disponíveis como padrão, motores maiores podem ser montados com flange ou pés, máquinas de moldagem por injeção, dispositivos de fabricação de semicondutores, sistemas de manuseio de materiais de grande porte, prensas. |
Documentos
- Mitsubishi Electric – MELSERVO J3 series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO J3 series – LM Linear servo – Catalogue.pdf
Observação: O status deste produto é “Descontinuado”.
