Visão geral

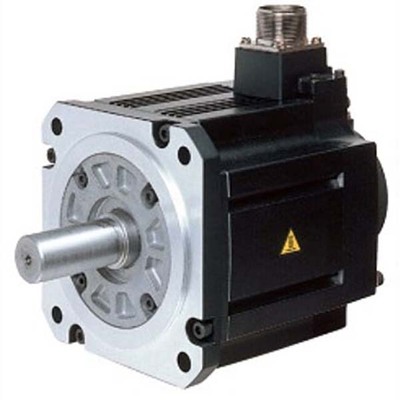

O servo motor rotativo AC brushless da Mitsubishi Electric, parte da série MELSERVO J2S, é projetado com um eixo chavetado e feedback absoluto embutido de 17 bits. Este modelo oferece uma saída nominal de 750W (0.75kW) e opera na classe de tensão de 200Vac.
Com um torque nominal de 2.4Nm e velocidade rotacional nominal de 3000rpm, este servo motor é adequado para aplicações que exigem precisão e controle. A montagem é realizada por flange de 80x80mm e o grau de proteção é IP55, permitindo operação em temperaturas ambiente de 0 a 40°C.
Principais recursos
- Servo motor rotativo AC brushless
- Eixo chavetado
- Feedback absoluto embutido de 17 bits
- Montagem por flange de 80x80mm
- Grau de proteção IP55
- Refrigeração por ventilação
- Baixa inércia e pequena capacidade de potência
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | Série MELSERVO J2S |
| Nome da subgama | Série HC-KF |
| Funções | Servo motor rotativo AC brushless |
| Projeto | Eixo chavetado, feedback absoluto embutido (17 bits), baixa inércia / pequena capacidade de potência, refrigeração por ventilação |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 5.8A |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Velocidade de rotação | 3000rpm (nominal) / 4500rpm (máxima) |
| Torque nominal | 2.4Nm |
| Torque máximo | 7.2Nm |
| Momento de inércia | 0.000151kg.m² (1.51kg.cm²) |
| Modo de montagem | Montagem por flange de 80x80mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP55 |
| Dimensões | A98.1mm x L82mm x P182mm |
| Altura líquida (mm) | 98.1 mm |
| Largura líquida (mm) | 82 mm |
| Profundidade líquida (mm) | 182 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 18.6 A |
| Código de pedido / SKU do fabricante | HC-KFS73K |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto é um servo motor AC brushless descontinuado pelo fabricante. Consulte as documentações disponíveis para obter informações detalhadas sobre suas especificações e capacidades.
Para mais informações e para discutir suas necessidades de automação, entre em contato conosco.
