Visão geral

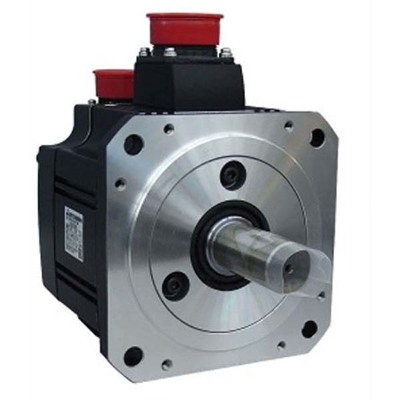

Motor servo AC rotativo sem escovas, da linha MELSERVO J2S da Mitsubishi Electric, com eixo com chaveta e feedback absoluto integrado de 17 bits. Possui retentor de óleo e estrutura plana, ideal para aplicações de baixa inércia e potência pequena a média.
Este motor oferece uma potência nominal de 750W (0.75kW), com corrente nominal de 5.4A e classe de tensão de alimentação de 200Vac. A velocidade rotacional nominal é de 2000rpm, com torque nominal de 3.58Nm. A montagem é realizada por flange de 176x176mm e o grau de proteção é IP65, operando em temperaturas ambientes de 0 a 40°C.
Principais recursos
- Motor servo AC rotativo sem escovas
- Eixo com chaveta e retentor de óleo
- Feedback absoluto integrado de 17 bits (131072ppr)
- Estrutura plana de baixa inércia
- Potência de 750W
- Grau de proteção IP65
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série do produto / nome da família | MELSERVO J2S series |
| Nome da sub-gama | HC-UF series |
| Funções | Motor servo AC rotativo sem escovas |
| Design | Eixo com chaveta, codificador de feedback absoluto integrado (17 bits), retentor de óleo, estrutura plana, baixa inércia / capacidade de potência pequena a média |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 5.4A |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Velocidade de rotação | 2000rpm, 3000rpm (máxima) |
| Torque | 3.58Nm nominal |
| Torque máximo | 10.7Nm |
| Momento de inércia | 0.00104kg.m² (10.4kg.cm²) |
| Modo de montagem | Montagem por flange de 176x176mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP65 |
| Dimensões | A232mm x L176mm x P165.5mm |
| Altura líquida (mm) | 232 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 165.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 16.2 A |
| Código de pedido / SKU do fabricante | HC-UFS72K |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto é um servo motor AC rotativo sem escovas, modelo HC-UFS72K, parte da série MELSERVO J2S da Mitsubishi Electric. O status do produto do fabricante é “Descontinuado”.
Entre em contato conosco para mais informações ou alternativas.
