Visão geral

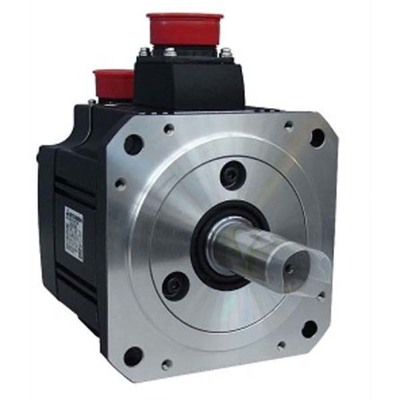

Servo motor rotativo AC brushless da Mitsubishi Electric, pertencente à série MELSERVO J2S. Este modelo, com codificação de peça HC-UFS72BK, é projetado para aplicações que demandam alta performance e precisão em sistemas de controle de movimento.
O motor conta com eixo chavetado, freio eletromagnético integrado e feedback absoluto de 17 bits (equivalente a 131072 pulsos por rotação), além de um selo de óleo para proteção adicional. Sua classificação de saída nominal é de 750W (0.75kW) e opera em uma classe de tensão de 200Vca.
Com torque nominal de 3.58Nm e velocidade nominal de 2000rpm, o HC-UFS72BK apresenta uma estrutura plana de baixa inércia, adequada para aplicações de média potência. O grau de proteção IP65 garante resistência a poeira e jatos d’água, permitindo operação em temperaturas ambientes de 0 a 40 °C.
Principais recursos
- Servo motor rotativo AC brushless
- Eixo chavetado
- Freio eletromagnético integrado
- Feedback absoluto de 17 bits
- Selo de óleo
- Estrutura plana de baixa inércia
- Capacidade de média potência
- Grau de proteção IP65
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | Série MELSERVO J2S |
| Nome da subgama | Série HC-UF |
| Funções | Servo motor rotativo AC brushless |
| Design | Eixo chavetado, freio e/m integrado, codificador de feedback absoluto (17 bits) integrado, selo de óleo, estrutura tipo plana, baixa inércia / capacidade de média potência |
| Tensão de alimentação (AC) | Classe 200Vca |
| Corrente nominal | 5.4A |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Velocidade de rotação | 2000rpm (nominal) / 3000rpm (máxima) |
| Torque nominal | 3.58Nm |
| Torque máximo | 10.7Nm |
| Momento de inércia | 0.00124kg.m2 (12.4kg.cm2) |
| Modo de montagem | Montagem com flange de 176x176mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP65 |
| Dimensões | A232mm x L176mm x P199mm |
| Altura líquida (mm) | 232 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 199 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 16.2 A |
| Código de pedido / SKU do fabricante | HC-UFS72BK |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto foi descontinuado pelo fabricante.
Entre em contato para mais informações.
