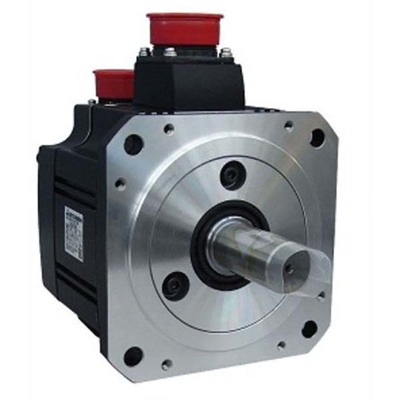

Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | MELSERVO J2S series |
| Nome da subgama | HC-UF series |
| Funções | Servomotor AC rotativo sem escovas |
| Design | Eixo reto, freio e/m integrado, encoder absoluto de 17 bits integrado, retentor de óleo, estrutura plana, baixa inércia / capacidade de média potência |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 28A |
| Potência ativa nominal (kW) | 5000W / 5kW |
| Velocidade de rotação | 2000rpm, 2500rpm (máxima) |
| Torque | 23.9Nm nominal |
| Torque máximo | 71.6Nm |
| Momento de inércia | 0.01236kg.m² (123.6kg.cm²) |
| Modo de montagem | Montagem por flange de 220x220mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP65 |
| Dimensões | A249mm x L220mm x P274mm |
| Altura líquida (mm) | 249 mm |
| Largura líquida (mm) | 220 mm |
| Profundidade líquida (mm) | 274 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 84 A |
| Código de pedido / SKU do fabricante | HC-UFS502B |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto está descontinuado. Verifique a compatibilidade com modelos mais recentes.
