Visão geral

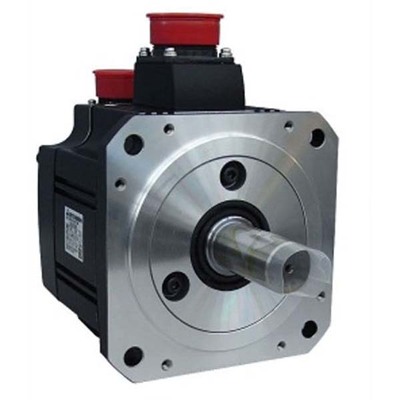

O Servo Motor AC Brushless MELSERVO J2S Mitsubishi Electric HC-UFS43 é um motor rotativo projetado para aplicações de automação industrial que exigem precisão e confiabilidade. Com uma potência nominal de 400W e torque nominal de 1.3Nm, este motor oferece desempenho consistente em velocidades de até 3000 RPM.
Este modelo incorpora um encoder absoluto de 17 bits embutido, garantindo feedback de posição de alta resolução (131072 ppr). Seu design de eixo reto e a vedação de óleo o tornam adequado para ambientes operacionais exigentes. A estrutura plana de baixa inércia permite respostas rápidas e controle dinâmico preciso.
O HC-UFS43 opera em uma classe de tensão de 200Vac e possui um grau de proteção IP65, o que significa que é protegido contra poeira e jatos d’água, permitindo sua instalação em uma ampla gama de condições industriais. Sua montagem em flange de 80x80mm facilita a integração em sistemas mecânicos existentes.
Principais recursos
- Motor servo AC brushless rotativo
- Encoder absoluto de 17 bits embutido
- Eixo reto com vedação de óleo
- Estrutura plana de baixa inércia
- Capacidade de potência pequena a média
- Grau de proteção IP65
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série do produto / Nome da família | Série MELSERVO J2S |
| Nome do sub-alcance | Série HC-UF |
| Funções | Servo motor AC brushless rotativo |
| Projeto | Eixo reto, codificador absoluto embutido (17 bits), vedação de óleo, estrutura plana, baixa inércia / capacidade de potência pequena-média |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 2.8A |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Velocidade de rotação | 3000rpm / 4500rpm (máxima) |
| Torque | 1.3Nm nominal |
| Torque máximo | 3.8Nm |
| Momento de inércia | 0.0000365kg.m2 (0.365kg.cm2) |
| Modo de montagem | Montagem em flange 80x80mm |
| Resolução | Feedback de 17 bits (equivalente a 131072 ppr) |
| Grau de proteção | IP65 |
| Dimensões | A90mm x L80mm x P122mm |
| Altura líquida (mm) | 90 mm |
| Largura líquida (mm) | 80 mm |
| Profundidade líquida (mm) | 122 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 9.24 A |
| Código de pedido / SKU do fabricante | HC-UFS43 |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto foi descontinuado pelo fabricante. Consulte a documentação para informações técnicas detalhadas.
Entre em contato conosco para mais informações sobre este produto ou para explorar alternativas.
