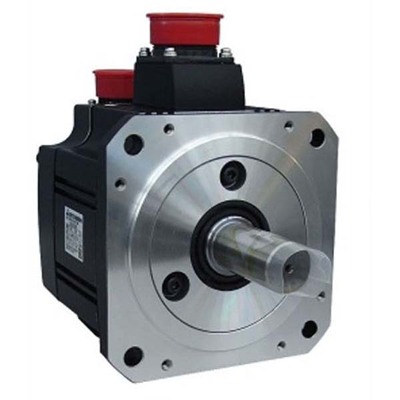

Principais recursos
- Servomotor rotativo AC sem escovas
- Eixo com chaveta
- Feedback absoluto integrado de 17 bits (131072ppr)
- Retentor de óleo
- Estrutura plana
- Baixa inércia / Capacidade de média potência
- Grau de proteção IP65
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série MELSERVO J2S |
| Nome da sub-gama | Série HC-UF |
| Funções | Servomotor rotativo AC sem escovas |
| Projeto | Eixo com chaveta, codificador de feedback absoluto integrado (17 bits), retentor de óleo, estrutura plana, baixa inércia / capacidade de média potência |
| Tensão de alimentação (AC) | Classe 200V AC |
| Corrente nominal | 23A |
| Potência ativa nominal (kW) | 3500W / 3.5kW |
| Velocidade de rotação | 2000rpm (nominal) / 2500rpm (máxima) |
| Torque nominal | 16.7Nm |
| Torque máximo | 50.1Nm |
| Momento de inércia | 0.00765kg.m2 (76.5kg.cm2) |
| Modo de montagem | Montagem por flange de 220x220mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP65 |
| Dimensões | A249mm x L220mm x P207mm |
| Altura líquida (mm) | 249 mm |
| Largura líquida (mm) | 220 mm |
| Profundidade líquida (mm) | 207 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 69 A |
| Código de pedido / SKU do fabricante | HC-UFS352K |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto foi descontinuado pelo fabricante. Podem existir modelos substitutos ou alternativas compatíveis. Consulte-nos para mais informações.
Entre em contato para mais informações ou para consultar a disponibilidade de substitutos.
