Visão geral

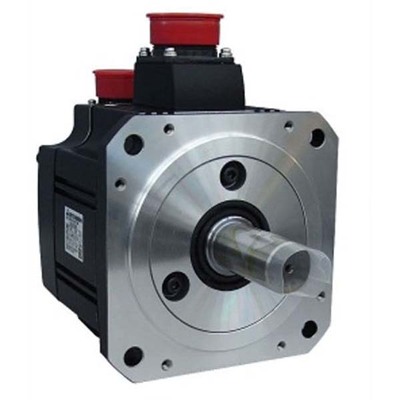

Este é um servomotor rotativo AC sem escovas, parte da renomada série MELSERVO J2S da Mitsubishi Electric. Ele é projetado com um eixo chavetado, incorporando um freio eletromecânico e um encoder absoluto de 17 bits para feedback preciso. Possui também um retentor de óleo (oil seal) e uma estrutura plana, otimizada para baixa inércia e capacidade de média potência.
Com uma saída nominal de 3500W (3.5kW) e classe de tensão de alimentação de 200Vac, este motor oferece um torque nominal de 16.7Nm e atinge uma velocidade rotacional nominal de 2000rpm. Sua construção garante robustez, com grau de proteção IP65, sendo ideal para operação em ambientes com temperatura entre 0 e 40°C.
Principais recursos
- Servomotor rotativo AC sem escovas
- Eixo chavetado
- Freio eletromecânico integrado
- Encoder absoluto de 17 bits integrado
- Retentor de óleo
- Estrutura plana
- Baixa inércia
- Capacidade de média potência
- Montagem por flange de 220x220mm
- Grau de proteção IP65
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série MELSERVO J2S |
| Nome do sub-range | Série HC-UF |
| Funções | Servomotor rotativo AC sem escovas |
| Design | Eixo chavetado, freio e/m integrado, encoder absoluto (17 bits) integrado, retentor de óleo, estrutura plana, baixa inércia / capacidade de média potência |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 23A |
| Potência ativa nominal (kW) | 3500W / 3.5kW |
| Velocidade de rotação | 2000rpm 2500rpm (máxima) |
| Torque | 16.7Nm nominal |
| Torque máximo | 50.1Nm |
| Momento de inércia | 0.00851kg.m2 (85.1kg.cm2) |
| Modo de montagem | Montagem por flange de 220x220mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP65 |
| Dimensões | A249mm x L220mm x P250mm |
| Altura líquida (mm) | 249 mm |
| Largura líquida (mm) | 220 mm |
| Profundidade líquida (mm) | 250 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 69 A |
| Código do pedido / SKU do fabricante | HC-UFS352BK |
| Status do produto do fabricante | Descontinuado |
Documentos
Observação: O fabricante indica que este produto foi descontinuado.
Entre em contato conosco para mais informações ou para explorar alternativas.
