Visão geral

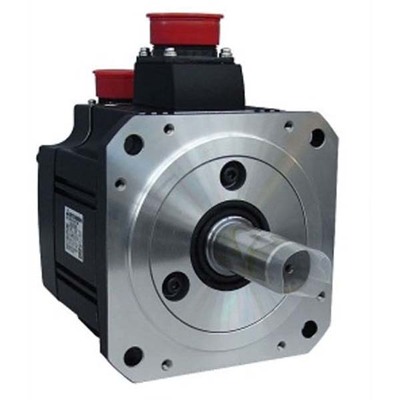

Motor servo AC brushless rotativo com eixo reto e feedback absoluto integrado (17 bits) + selo de óleo – Mitsubishi Electric (série MELSERVO J2S) – Potência de saída nominal de 100W / 0.1kW – Feedback de 17 bits (equivalente a 131072ppr) – Corrente nominal de 0.76A – Classe de tensão de alimentação de 200Vac – Torque nominal de 0.32Nm – Velocidade rotacional nominal de 3000rpm – Montagem em flange de 60x60mm – Proteção IP65 – classificado para temperatura ambiente de 0…+40°C.
Este motor servo AC brushless é parte da série MELSERVO J2S, conhecida por sua confiabilidade e desempenho. Ele é um motor rotativo com eixo reto e incorpora um encoder absoluto de 17 bits para um feedback de posição preciso. Um selo de óleo também está presente para proteção adicional.
Principais recursos
- Motor servo AC brushless rotativo
- Eixo reto
- Feedback absoluto de 17 bits (131072ppr)
- Selo de óleo
- Classe de tensão de alimentação 200Vac
- Torque nominal 0.32Nm
- Velocidade nominal 3000rpm
- Montagem em flange 60x60mm
- Proteção IP65
- Operação em 0…+40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série/nome da família do produto | Série MELSERVO J2S |
| Nome da sub-gama | Série HC-UF |
| Funções | Motor servo AC brushless rotativo |
| Design | Eixo reto, feedback absoluto embutido (17 bits), selo de óleo, estrutura tipo plana, baixa inércia / capacidade de potência pequena/média |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 0.76A |
| Potência ativa nominal (kW) | 100W / 0.1kW |
| Velocidade de rotação | 3000rpm / 4500rpm (máxima) |
| Torque | 0.32Nm nominal |
| Torque máximo | 0.95Nm |
| Momento de inércia | 0.0000066kg.m² (0.066kg.cm²) |
| Modo de montagem | Montagem em flange 60x60mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP65 |
| Dimensões | A70mm x L60mm x P95mm |
| Altura líquida (mm) | 70 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 95 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 2.5 A |
| Código de pedido / SKU do fabricante | HC-UFS13 |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto é da marca Mitsubishi Electric e pertence à série MELSERVO J2S. O código do fabricante é HC-UFS13 e ele foi classificado como descontinuado.
Para mais informações ou para discutir suas necessidades, entre em contato conosco.
