### Especificações | Parâmetro | Valor | | :—————————————- | :———————————————- | | Marca principal | Mitsubishi Electric | | Função principal | Servo motor AC | | Série / Nome da família do produto | MELSERVO J2S series | | Nome da subgama | HC-RF series | | Funções | Motor servo rotativo AC sem escovas | | Design | Eixo com chaveta, freio e/m integrado, feedback absoluto (17-bit) integrado, retentor de óleo, baixa inércia / média capacidade de potência | | Tensão de alimentação (AC) | Classe 200Vac | | Corrente nominal | 28A | | Potência ativa nominal (kW) | 5000W / 5kW | | Velocidade de rotação | 3000rpm (nominal), 4500rpm (máxima) | | Torque | 15.9Nm (nominal) | | Torque máximo | 39.7Nm | | Momento de inércia | 0.00155kg.m² (15.5kg.cm²) | | Modo de montagem | Montagem por flange de 130x130mm | | Resolução | Feedback de 17 bits (equivalente a 131072ppr) | | Grau de proteção | IP65 | | Dimensões | A185mm x L130mm x P374mm | | Altura líquida (mm) | 185 mm | | Largura líquida (mm) | 130 mm | | Profundidade líquida (mm) | 374 mm | | Temperatura do ar ambiente para operação | 0…+40 °C | | Temperatura do ar ambiente para armazenamento | -15°C…+70 °C | | Corrente máxima | 70 A | | Código de pedido / SKU do fabricante | HC-RFS503BK | | Status do produto do fabricante | Descontinuado |—SEPARATOR—### Documentos * [Mitsubishi Electric – MELSERVO J2S series – Catalogue.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTQvNDYvMjgvMWNmYmQzNzctZjg2Mi00ZWRlLTg4OWYtYWFlZjRlN2VhMDlhL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyMEoyUyUyMHNlcmllcyUyMC0lMjBDYXRhbG9ndWUucGRmIl1d?sha=242c531e10a0451a) Este produto está descontinuado. Consulte a documentação para informações sobre possíveis substituições ou compatibilidades. Entre em contato para mais informações sobre soluções de automação. https://mokka-sensors.com.br/#contato
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | AC servo motor |
| Product series / family name | MELSERVO J2S series |
| Sub-range name | HC-RF series |
| Functions | AC brushless rotary servo motor |
| Design | keyed shaft built-in e/m brake built-in absolute feedback encod. (17-bit) oil seal ultra-low inertia / medium power capacity |
| Supply voltage (AC) | 200Vac class |
| Rated current | 28A |
| Rated active power (kW) | 5000W / 5kW |
| Rotational speed | 3000rpm 4500rpm (maximum) |
| Torque | 15.9Nm nominal |
| Maximum torque | 39.7Nm |
| Moment of inertia | 0.00155kg.m2 (15.5kg.cm2) |
| Mounting mode | 130x130mm flange mounting |
| Resolution | 17-bit (equivalent to 131072ppr) feedback |
| Degree of protection | IP65 |
| Dimensions | H185mm x W130mm x D374mm |
| Net Height (mm) | 185 mm |
| Net Width (mm) | 130 mm |
| Net Depth (mm) | 374 mm |
| Ambient air temperature for operation | 0…+40 °C |
| Ambient air temperature for storage | -15°C…+70 °C |
| Maximum current | 70 A |

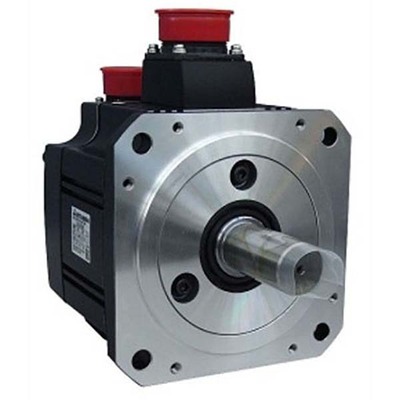

| Order code / Manufacturer SKU | HC-RFS503BK |
| Manufacturer product status | Discontinued |
