Visão geral

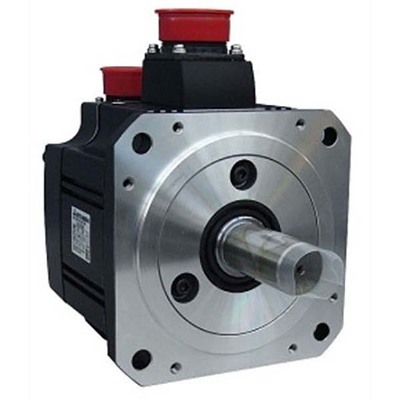

Este é um servo motor rotativo AC sem escovas (brushless) com eixo reto, feedback absoluto integrado de 17 bits e retentor de óleo. Projetado pela Mitsubishi Electric, pertence à renomada série MELSERVO J2S.
Com uma potência nominal de saída de 5000W (5kW), este motor oferece feedback de alta resolução (17 bits, equivalente a 131072 pulsos por revolução), uma corrente nominal de 28A e opera na classe de tensão de 200Vac. Seu torque nominal é de 15.9Nm, com uma velocidade rotacional nominal de 3000rpm.
A montagem é feita por flange de 130x130mm e o grau de proteção é IP65, garantindo robustez em ambientes operacionais que variam de 0 a 40°C.
Principais recursos
- Servo motor AC brushless rotativo
- Eixo reto com retentor de óleo
- Feedback absoluto integrado (17 bits)
- Potência nominal de 5kW
- Torque nominal de 15.9Nm
- Velocidade nominal de 3000rpm
- Tensão de alimentação classe 200Vac
- Montagem por flange 130x130mm
- Grau de proteção IP65
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / Nome da família do produto | Série MELSERVO J2S |
| Nome da subgama | Série HC-RF |
| Funções | Servo motor rotativo AC sem escovas |
| Projeto | Eixo reto com codificador de feedback absoluto integrado (17 bits) e retentor de óleo, inércia ultrabaixa / capacidade de média potência |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 28A |
| Potência ativa nominal (kW) | 5000W / 5kW |
| Velocidade de rotação | 3000rpm 4500rpm (máxima) |
| Torque | 15.9Nm nominal |
| Torque máximo | 39.7Nm |
| Momento de inércia | 0.0012kg.m2 (12kg.cm2) |
| Modo de montagem | Montagem por flange 130x130mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP65 |
| Dimensões | A185mm x L130mm x P337mm |
| Altura líquida (mm) | 185 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 337 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 70 A |
| Código de pedido / SKU do fabricante | HC-RFS503 |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto está descontinuado pelo fabricante.
Para mais informações ou para discutir substituições e alternativas, entre em contato conosco.
