Principais recursos
- Motor servo AC brushless rotativo
- Eixo com chaveta
- Freio eletromagnético integrado
- Feedback encoder absoluto de 17 bits
- Retentor de óleo
- Inércia ultra-baixa / Capacidade de média potência
- Montagem por flange de 100x100mm
- Grau de proteção IP65
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série / nome da família do produto | Série MELSERVO J2S |
| Nome da subgama | Série HC-RF |
| Funções | Motor servo AC brushless rotativo |
| Projeto | Eixo com chaveta, freio e/m integrado, encoder absoluto integrado (17 bits), retentor de óleo, inércia ultra-baixa / capacidade de média potência |
| Tensão de alimentação (AC) | Classe 200VCA |
| Corrente nominal | 8.8A |
| Potência ativa nominal (kW) | 1500W / 1.5kW |
| Velocidade de rotação | 3000rpm (nominal) / 4500rpm (máxima) |
| Torque | 4.78Nm (nominal) |
| Torque máximo | 11.9Nm |
| Momento de inércia | 0.000225kg.m² (2.25kg.cm²) |
| Modo de montagem | Montagem por flange de 100x100mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP65 |
| Dimensões | A146mm x L100mm x P255mm |
| Altura líquida (mm) | 146 mm |
| Largura líquida (mm) | 100 mm |
| Profundidade líquida (mm) | 255 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 23.4 A |

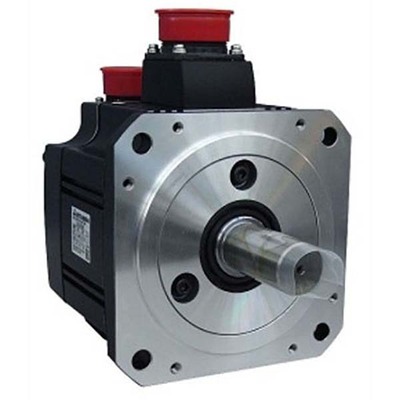

| Código de pedido / SKU do fabricante | HC-RFS153BK |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto é um servo motor AC brushless da linha MELSERVO J2S da Mitsubishi Electric. A disponibilidade de peças de reposição e suporte técnico pode ser limitada, considerando seu status de descontinuado. Verifique a compatibilidade com seus sistemas antes da aquisição. Para mais informações e opções de contato, visite nosso site.
