Visão geral

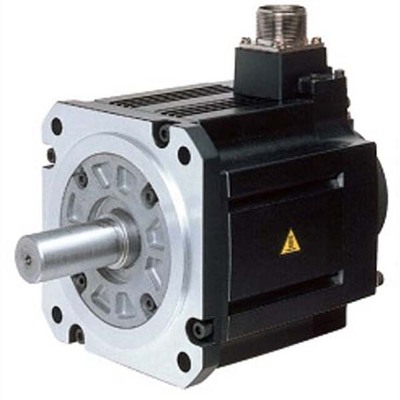

O servo motor AC brushless rotativo da série MELSERVO J2S da Mitsubishi Electric, modelo HC-MFS73K, é um componente de alta performance projetado para aplicações industriais exigentes. Possui um eixo com chaveta e feedback absoluto integrado de 17 bits, garantindo precisão e confiabilidade nas operações.
Com potência nominal de 750W (0.75kW), corrente nominal de 5.1A e compatível com a classe de tensão de 200Vac, este motor oferece um torque nominal de 2.4Nm e velocidade rotacional nominal de 3000rpm. Seu projeto de ultra-baixa inércia o torna ideal para sistemas que requerem respostas rápidas e controle dinâmico.
Projetado para operar em ambientes com temperatura entre 0°C e 40°C, o HC-MFS73K apresenta um grau de proteção IP55, assegurando resistência contra poeira e jatos d’água. A montagem é realizada por flange de 80x80mm, facilitando sua integração em diversos equipamentos.
Principais recursos
- Servo motor AC brushless rotativo
- Eixo com chaveta
- Feedback absoluto de 17 bits integrado
- Potência nominal de 750W
- Velocidade nominal de 3000rpm
- Torque nominal de 2.4Nm
- Classe de tensão 200Vac
- Montagem por flange de 80x80mm
- Grau de proteção IP55
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | MELSERVO J2S series |
| Nome da subgama | HC-MF series |
| Funções | Servo motor AC brushless rotativo |
| Projeto | Eixo com chaveta, codificador de feedback absoluto (17 bits) integrado, inércia ultra-baixa / pequena capacidade de potência |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 5.1A |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Velocidade de rotação | 3000rpm 4500rpm (máxima) |
| Torque | 2.4Nm nominal |
| Torque máximo | 7.2Nm |
| Momento de inércia | 0.00006kg.m² (0.6kg.cm²) |
| Modo de montagem | Montagem por flange de 80x80mm |
| Resolução | Feedback de 17 bits (equivalente a 131072ppr) |
| Grau de proteção | IP55 |
| Dimensões | A98.1mm x L82mm x P182mm |
| Altura líquida (mm) | 98.1 mm |
| Largura líquida (mm) | 82 mm |
| Profundidade líquida (mm) | 182 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 18 A |
| Código de pedido / SKU do fabricante | HC-MFS73K |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto está descontinuado. Para informações sobre compatibilidade ou possíveis substituições, consulte a documentação ou entre em contato. Para mais informações ou para discutir suas necessidades, entre em contato conosco. https://mokka-sensors.com.br/#contato
