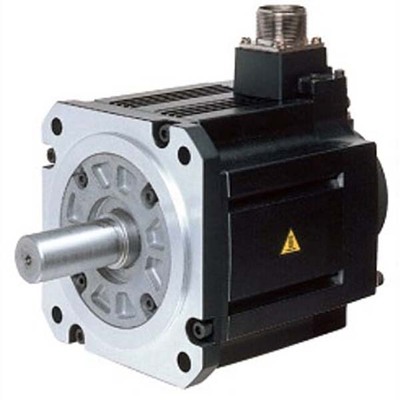

Servo Motor Mitsubishi Electric MELSERVO J2S HC-KFS73BK
Este é um servomotor rotativo AC brushless da linha MELSERVO J2S da Mitsubishi Electric, projetado para aplicações de alta performance. Ele possui um eixo com chaveta, freio eletromagnético integrado e feedback absoluto de 17 bits.
Com uma potência nominal de 750W (0.75kW) e torque nominal de 2.4Nm, este motor opera em uma classe de tensão de 200Vac e atinge uma velocidade rotacional nominal de 3000rpm. O feedback de 17 bits garante alta precisão no posicionamento, equivalente a 131072 pulsos por revolução.
O motor é classificado com proteção IP55, indicando resistência contra poeira e jatos d’água, e é projetado para operação em temperaturas ambientes de 0 a 40°C. Seu design inclui montagem por flange de 80x80mm.
Principais recursos
- Servomotor rotativo AC brushless
- Eixo com chaveta
- Freio eletromagnético integrado
- Encoder absoluto de 17 bits integrado
- Potência nominal de 750W (0.75kW)
- Torque nominal de 2.4Nm
- Velocidade rotacional nominal de 3000rpm
- Tensão de alimentação classe 200Vac
- Montagem por flange 80x80mm
- Grau de proteção IP55
- Operação em temperatura ambiente 0 a 40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / Nome da família do produto | Linha MELSERVO J2S |
| Nome da sub-gama | Linha HC-KF |
| Funções | Servomotor rotativo AC brushless |
| Design | Eixo com chaveta, freio e/ou integrado, feedback absoluto (17-bit) integrado, baixa inércia / pequena capacidade de potência, refrigeração por ventilador |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 5.8A |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Velocidade de rotação | 3000rpm (nominal) / 4500rpm (máxima) |
| Torque | 2.4Nm (nominal) |
| Torque máximo | 7.2Nm |
| Momento de inércia | 0.0001635kg.m² (1.635kg.cm²) |
| Modo de montagem | Montagem por flange 80x80mm |
| Resolução | Feedback de 17-bit (equivalente a 131072ppr) |
| Grau de proteção | IP55 |
| Dimensões | A98.1mm x L82mm x P217.5mm |
| Altura líquida (mm) | 98.1 mm |
| Largura líquida (mm) | 82 mm |
| Profundidade líquida (mm) | 217.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 18.6 A |
| Código de pedido / SKU do fabricante | HC-KFS73BK |
| Status do produto do fabricante | Descontinuado |
Documentos
Observação: Este produto foi descontinuado pelo fabricante.
