Servo Motor AC Brushless Mitsubishi HP903S-A51 9kW Servo Motor Mitsubishi Electric HP903S-A51: Potência e precisão para suas aplicações. Frete grátis. ## Visão geral Este é um servomotor rotativo AC sem escovas da Mitsubishi Electric, pertencente à série HP. Ele apresenta um eixo reto e feedback absoluto integrado com resolução de 1 milhão de pulsos por revolução (1Mppr). O motor é projetado para oferecer baixo torque de inércia e resfriamento natural. Com uma potência de saída nominal de 9000W (9kW), uma corrente nominal de 21.6A e uma classe de tensão de alimentação de 200Vac, este servomotor é capaz de entregar um torque nominal de 28.7Nm. Ele é classificado para operar em temperaturas ambientes de 0 a 40°C, com um grau de proteção IP67, garantindo robustez e confiabilidade em diversas condições de operação. — ### Principais recursos * Servomotor rotativo AC sem escovas * Eixo reto com feedback absoluto integrado (1Mppr) * Potência nominal de 9000W / 9kW * Resolução de feedback de 20 bits (equivalente a 1.000.000ppr) * Corrente nominal de 21.6A * Tensão de alimentação de 200Vac * Torque nominal de 28.7Nm * Torque de stall de 170Nm * Velocidade rotacional nominal de 3000rpm * Montagem em flange de 220x220mm * Grau de proteção IP67 * Faixa de temperatura ambiente para operação de 0…+40°C — ### Especificações | Parâmetro | Valor | | :—————————————– | :——————————————— | | Marca principal | Mitsubishi Electric | | Função principal | Servomotor AC | | Série / nome da família do produto | Série HP | | Funções | Servomotor rotativo AC sem escovas | | Design | Eixo reto com feedback absoluto integrado (1Mppr), baixa inércia, resfriamento natural | | Tensão de alimentação (AC) | Classe 200Vac | | Corrente nominal | 21.6A | | Potência ativa nominal (kW) | 9000W / 9kW | | Velocidade de rotação | 3000rpm (máximo) | | Torque | 28.7Nm nominal | | Torque máximo | 170Nm | | Torque de stall | 170Nm | | Momento de inércia | 0.0163kg.m2 (163kg.cm2) | | Modo de montagem | Montagem em flange 220x220mm | | Resolução | Feedback de 20 bits (equivalente a 1.000.000ppr) | | Grau de proteção | IP67 | | Dimensões | A294mm x L220mm x P429mm | | Altura líquida (mm) | 294 mm | | Largura líquida (mm) | 220 mm | | Profundidade líquida (mm) | 429 mm | | Temperatura do ar ambiente para operação | 0…+40 °C | | Temperatura do ar ambiente para armazenamento | -15°C…+70 °C | | Corrente máxima | 172 A | | Código de pedido / SKU do fabricante | HP903S-A51 | | Status do produto do fabricante | Comercializado | — ### Documentos * [Mitsubishi Electric – MELSERVO MDS-D series – User manual.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTUvMDUvNDYvMjVhMTc5YzItOTk3OC00MmZkLWE2Y2QtNzgwNGZhN2MxYmQ1L01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyME1EUy1EJTIwc2VyaWVzJTIwLSUyMFVzZXIlMjBtYW51YWwucGRmIl1d?sha=4d124e6033df1e82) Este produto é fabricado pela Mitsubishi Electric. — [Entre em contato conosco para mais informações.](https://mokka-sensors.com.br/#contato)
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | AC servo motor |
| Product series / family name | HP series |
| Functions | AC brushless rotary servo motor |
| Design | straight shaft built-in absolute feedback encod. (1Mppr) low inertia natural cooling |
| Supply voltage (AC) | 200Vac class |
| Rated current | 21.6A |
| Rated active power (kW) | 9000W / 9kW |
| Rotational speed | 3000rpm 3000rpm (maximum) |
| Torque | 28.7Nm nominal |
| Maximum torque | 170Nm |
| Stall torque | 170Nm |
| Moment of inertia | 0.0163kg.m2 (163kg.cm2) |

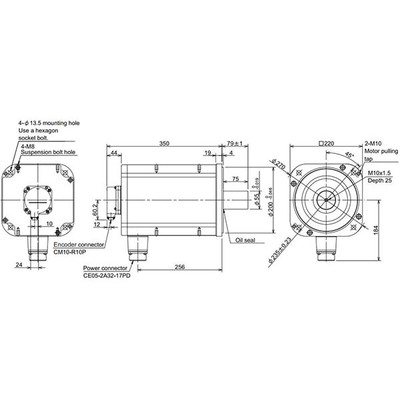

| Mounting mode | 220x220mm flange mounting |
| Resolution | 20-bit (equivalent to 1000000ppr) feedback |
| Degree of protection | IP67 |
| Dimensions | H294mm x W220mm x D429mm |
| Net Height (mm) | 294 mm |
| Net Width (mm) | 220 mm |
| Net Depth (mm) | 429 mm |
| Ambient air temperature for operation | 0…+40 °C |
| Ambient air temperature for storage | -15°C…+70 °C |
| Maximum current | 172 A |
| Order code / Manufacturer SKU | HP903S-A51 |
| Manufacturer product status | Commercialized |
