Visão geral
Servo motor rotativo AC sem escovas, fabricado pela Mitsubishi Electric, pertencente à série HP. Este modelo apresenta um eixo reto e um feedback absoluto integrado com resolução de 1 milhão de pulsos por revolução (1Mppr), equivalente a 20 bits.
Com potência nominal de saída de 2000W (2kW), corrente nominal de 7,4A e tensão de alimentação da classe 200Vac, este servo motor foi projetado para aplicações que exigem alto desempenho e precisão. Seu torque nominal é de 6,4Nm, o torque de estol (stall torque) é de 43Nm e a velocidade rotacional nominal é de 3000rpm.
O design do motor inclui montagem por flange de 180x180mm, refrigeração natural e um grau de proteção IP67, garantindo robustez e confiabilidade em ambientes operacionais desafiadores. A faixa de temperatura ambiente para operação é de 0 a 40°C.
Principais recursos
- Servo motor rotativo AC sem escovas
- Eixo reto
- Feedback absoluto integrado (20-bit / 1Mppr)
- Potência nominal de 2kW
- Torque nominal de 6,4Nm
- Velocidade rotacional nominal de 3000rpm
- Montagem por flange 180x180mm
- Grau de proteção IP67
- Refrigeração natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | Série HP |
| Funções | Servo motor rotativo AC sem escovas |
| Design | Eixo reto com feedback absoluto integrado (1Mppr), baixa inércia, refrigeração natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 7,4A |
| Potência ativa nominal (kW) | 2000W / 2kW |
| Velocidade rotacional | 3000rpm 4000rpm (máxima) |
| Torque | 6,4Nm nominal |
| Torque máximo | 43Nm |
| Torque de estol (stall torque) | 43Nm |
| Momento de inércia | 0,0029kg.m² (29kg.cm²) |
| Modo de montagem | Montagem por flange 180x180mm |
| Resolução | Feedback de 20 bits (equivalente a 1.000.000ppr) |
| Grau de proteção | IP67 |

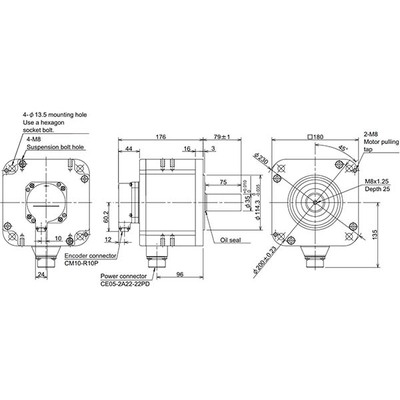

| Dimensões | A225mm x L180mm x P255mm |
| Altura líquida (mm) | 225 mm |
| Largura líquida (mm) | 180 mm |
| Profundidade líquida (mm) | 255 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 57 A |
| Código de pedido / SKU do fabricante | HP204S-A51 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é um servo motor AC sem escovas com eixo reto e encoder absoluto integrado.
