Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série HP |
| Funções | Servomotor rotativo AC sem escovas |
| Design | Eixo reto com feedback absoluto integrado (1Mppr), baixa inércia, refrigeração natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 3.6A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade de rotação | 3000rpm (nominal), 4000rpm (máxima) |
| Torque | 3.2Nm (nominal) |
| Torque máximo | 19.2Nm |
| Torque de stall | 5.9Nm |
| Momento de inércia | 0.00077kg.m² (7.7kg.cm²) |

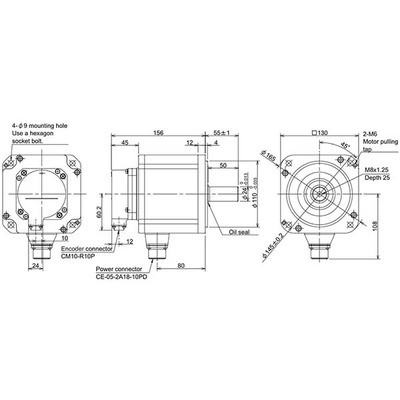

| Modo de montagem | Montagem em flange de 130x130mm |
| Resolução | Feedback de 20 bits (equivalente a 1.000.000ppr) |
| Grau de proteção | IP67 |
| Dimensões | A173mm x L130mm x P211mm |
| Altura líquida (mm) | 173 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 211 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 25.6 A |
| Código de pedido / SKU do fabricante | HP104S-A51 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto faz parte da série HP da Mitsubishi Electric e é compatível com sistemas que requerem servomotores AC brushless de alta precisão.
