Principais recursos
- Motor servo AC sem escovas rotativo
- Eixo reto
- Freio eletromagnético integrado
- Encoder de feedback absoluto (1 milhão de pulsos por revolução)
- Potência nominal de 1.5kW
- Velocidade rotacional nominal de 3000rpm
- Grau de proteção IP67
- Montagem em flange de 130x130mm
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série / nome da família de produtos | Série HP |
| Funções | Motor servo AC rotativo sem escovas |
| Design | Eixo reto com freio e/m integrado e encoder absoluto (1Mppr) com resfriamento natural de baixa inércia |
| Tensão de alimentação (AC) | Classe 400Vac |
| Corrente nominal | 3.1A |
| Potência ativa nominal (kW) | 1500W / 1.5kW |
| Velocidade de rotação | 3000rpm 4000rpm (máxima) |
| Torque | 4.8Nm nominal |
| Torque máximo | 36.5Nm |
| Torque de parada | 36.5Nm |
| Momento de inércia | 0.00125kg.m² (12.5kg.cm²) |
| Modo de montagem | Montagem em flange de 130x130mm |
| Resolução | Feedback de 20 bits (equivalente a 1000000ppr) |
| Grau de proteção | IP67 |

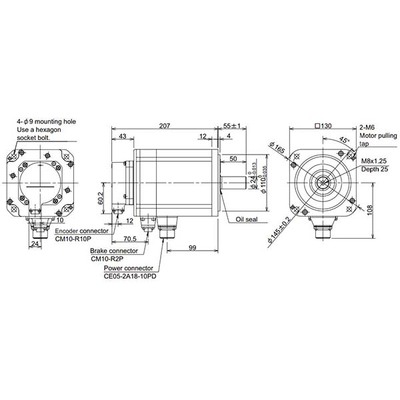

| Dimensões | A173mm x L130mm x P262mm |
| Altura líquida (mm) | 173 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 262 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 26 A |
| Código de pedido / SKU do fabricante | HP-H154BS-A51 |
| Status do produto do fabricante | Comercializado |
—SEPARATOR—
Documentos
Este produto é um servo motor AC sem escovas com freio e encoder absoluto, fabricado pela Mitsubishi Electric. Para informações sobre compatibilidade com outros componentes ou possíveis substituições, consulte a documentação técnica ou entre em contato. Entre em contato
