### Especificações | Parâmetro | Valor | | :———————————- | :———————————————————- | | Marca principal | Mitsubishi Electric | | Função principal | Servomotor AC | | Série / Nome da família do produto | Série HP | | Funções | Servomotor rotativo AC sem escovas | | Projeto | Eixo reto, freio eletromecânico integrado, encoder absoluto integrado (18 bits), baixa inércia, resfriamento natural | | Tensão de alimentação (AC) | Classe 400Vac | | Corrente nominal | 4A | | Potência ativa nominal (kW) | 2200W / 2.2kW | | Velocidade de rotação | 3000rpm, 4000rpm (máxima) | | Torque | 6.4Nm nominal | | Torque máximo | 46Nm | | Torque de parada | 46Nm | | Momento de inércia | 0.00205kg.m² (20.5kg.cm²) | | Modo de montagem | Montagem por flange de 130x130mm | | Resolução | Feedback de 18 bits (equivalente a 260000ppr) | | Grau de proteção | IP67 | | Dimensões | A173mm x L130mm x P295.5mm | | Altura líquida (mm) | 173 mm | | Largura líquida (mm) | 130 mm | | Profundidade líquida (mm) | 295.5 mm | | Temperatura do ar ambiente para operação | 0…+40 °C | | Temperatura do ar ambiente para armazenamento | -15°C…+70 °C | | Corrente máxima | 28.5 A | | Código de pedido / SKU do fabricante | HP-H224BK-A48 | | Status do produto do fabricante | Comercializado | ### Documentos * [Mitsubishi Electric – MELSERVO MDS-D series – User manual.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTUvMDUvNDYvMjVhMTc5YzItOTk3OC00MmZkLWE2Y2QtNzgwNGZhN2MxYmQ1L01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyME1EUy1EJTIwc2VyaWVzJTIwLSUyMFVzZXIlMjBtYW51YWwucGRmIl1d?sha=4d124e6033df1e82) Este produto é um componente de sistemas de automação e controle industrial. Fale conosco para mais informações sobre este e outros produtos. https://mokka-sensors.com.br/#contato
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | AC servo motor |
| Product series / family name | HP series |
| Functions | AC brushless rotary servo motor |
| Design | straight shaft built-in e/m brake built-in absolute feedback encod. (18-bit) low inertia natural cooling |
| Supply voltage (AC) | 400Vac class |
| Rated current | 4A |
| Rated active power (kW) | 2200W / 2.2kW |
| Rotational speed | 3000rpm 4000rpm (maximum) |
| Torque | 6.4Nm nominal |
| Maximum torque | 46Nm |
| Stall torque | 46Nm |
| Moment of inertia | 0.00205kg.m2 (20.5kg.cm2) |
| Mounting mode | 130x130mm flange mounting |
| Resolution | 18-bit (equivalent to 260000ppr) feedback |
| Degree of protection | IP67 |

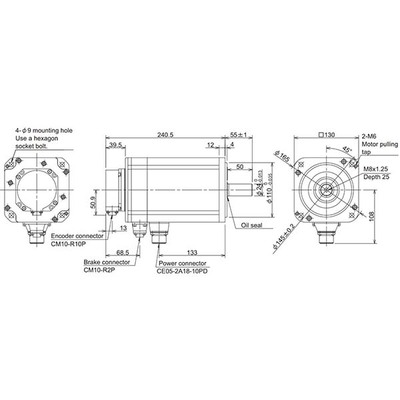

| Dimensions | H173mm x W130mm x D295.5mm |
| Net Height (mm) | 173 mm |
| Net Width (mm) | 130 mm |
| Net Depth (mm) | 295.5 mm |
| Ambient air temperature for operation | 0…+40 °C |
| Ambient air temperature for storage | -15°C…+70 °C |
| Maximum current | 28.5 A |
| Order code / Manufacturer SKU | HP-H224BK-A48 |
| Manufacturer product status | Commercialized |
