Visão geral
Servo motor rotativo AC sem escovas da Mitsubishi Electric, pertencente à série HF. Este modelo é equipado com um eixo reto e freio eletromecânico integrado, além de um encoder absoluto de feedback com resolução de 1 milhão de pulsos por revolução (1Mppr).
Projetado para aplicações que demandam alta performance e confiabilidade, o motor possui potência nominal de 9000W (9kW) e é classificado para uma tensão de alimentação de 400Vca. Oferece torque nominal de 28.7Nm e atinge velocidade rotacional nominal de 3000rpm, sendo ideal para diversas necessidades industriais.
Com grau de proteção IP67, este servo motor é resistente à poeira e imersão temporária em água, garantindo operação confiável em ambientes desafiadores. A montagem é feita por flange de 180x180mm e ele opera em temperaturas ambientes de 0 a 40°C.
Principais recursos
- Servo motor AC sem escovas rotativo
- Eixo reto
- Freio eletromecânico integrado
- Encoder absoluto de feedback (1Mppr)
- Potência nominal de 9000W / 9kW
- Tensão de alimentação 400Vca
- Torque nominal de 28.7Nm
- Velocidade rotacional nominal de 3000rpm
- Montagem por flange 180x180mm
- Grau de proteção IP67
- Operação em temperaturas de 0 a 40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / Nome da família do produto | Série HF |
| Funções | Servo motor rotativo AC sem escovas |
| Design | Eixo reto com freio eletromecânico integrado e encoder absoluto de feedback (1Mppr), inércia média |
| Tensão de alimentação (AC) | Classe 400Vca |
| Corrente nominal | 13.6A |
| Potência ativa nominal (kW) | 9000W / 9kW |
| Velocidade de rotação | 3000rpm (máximo) |
| Torque nominal | 28.7Nm |
| Torque máximo | 208Nm |
| Torque de parada | 58.8Nm |
| Momento de inércia | 0.0196kg.m² (196kg.cm²) |
| Modo de montagem | Montagem por flange 180x180mm |
| Resolução | Feedback de 20 bits (equivalente a 1.000.000ppr) |
| Grau de proteção | IP67 |

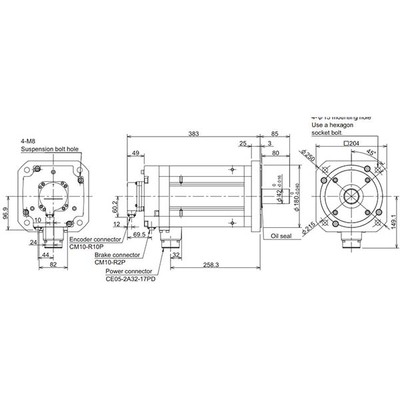

| Dimensões | A251.1mm x L204mm x P468mm |
| Altura líquida (mm) | 251.1 mm |
| Largura líquida (mm) | 204 mm |
| Profundidade líquida (mm) | 468 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 102 A |
| Código de pedido / SKU do fabricante | HF-H903BS-A51 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é parte da linha de servo motores AC sem escovas da Mitsubishi Electric, conhecida por sua qualidade e confiabilidade.
Entre em contato para mais informações.
