Visão geral
Motor servo rotativo AC sem escovas com eixo reto e freio eletromecânico integrado, além de encoder absoluto de alta resolução (1Mppr). Este motor pertence à série HF da Mitsubishi Electric, projetado para oferecer desempenho robusto e confiável em diversas aplicações industriais.
Com saída nominal de 9000W (9kW), o motor servo HF903BS-A51 é capaz de operar com corrente nominal de 30A e possui classe de tensão de alimentação de 200Vac. Seu torque nominal é de 28.6Nm, com torque de parada de 58.8Nm, e atinge velocidade rotacional nominal de 3000rpm.
O design inclui montagem com flange de 204x204mm e proteção IP67, garantindo resistência contra poeira e água. Opera em temperaturas ambientes de 0 a +40°C, sendo uma solução versátil e durável.
Principais recursos
- Motor servo rotativo AC sem escovas
- Eixo reto
- Freio eletromecânico integrado
- Encoder absoluto integrado (1Mppr)
- Potência nominal de 9kW
- Velocidade rotacional nominal de 3000rpm
- Proteção IP67
- Montagem com flange 204x204mm
- Refrigeração natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série / nome da família do produto | Série HF |
| Funções | Motor servo rotativo AC sem escovas |
| Design | Eixo reto com freio eletromecânico e encoder absoluto integrado (1Mppr), inércia média, refrigeração natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 30A |
| Potência ativa nominal (kW) | 9000W / 9kW |
| Velocidade de rotação | 3000rpm (máximo) |
| Torque nominal | 28.6Nm |
| Torque máximo | 208Nm |
| Torque de parada | 58.8Nm |
| Momento de inércia | 0.02057kg.m² (205.7kg.cm²) |

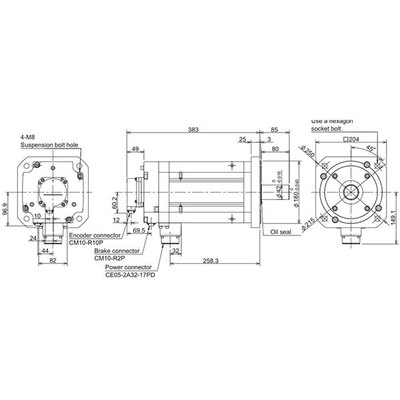

| Modo de montagem | Montagem com flange 204x204mm |
| Resolução | Feedback de 20 bits (equivalente a 1.000.000ppr) |
| Grau de proteção | IP67 |
| Dimensões | A251.1mm x L204mm x P468mm |
| Altura líquida (mm) | 251.1 mm |
| Largura líquida (mm) | 204 mm |
| Profundidade líquida (mm) | 468 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 204 A |
| Código de pedido / SKU do fabricante | HF903BS-A51 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de inércia média. Garantia de precisão em máquinas de alta inércia. Adequado para máquinas que requerem aceleração rápida. |
Documentos
Este produto é compatível com a série MELSERVO MDS-D da Mitsubishi Electric.
