Visão geral
Servomotor rotativo AC sem escovas com eixo reto, freio eletromecânico integrado e codificador absoluto de 18 bits embutido da Mitsubishi Electric (série HF). Este motor oferece uma potência nominal de saída de 7000W (7kW) e um feedback de 18 bits, equivalente a 260000 pulsos por revolução (ppr).
Com uma corrente nominal de 34A e tensão de alimentação da classe 200Vac, o modelo HF703BS-A48 apresenta torque nominal de 22.3Nm e torque de parada de 49Nm. Sua velocidade rotacional nominal é de 3000rpm, e ele possui flange de montagem de 176x176mm, com grau de proteção IP67. É projetado para operar em temperaturas ambientes de 0 a 40°C.
Este servomotor é adequado para máquinas que exigem aceleração rápida, garantindo alta precisão em aplicações de máquinas de alta inércia. Sua construção robusta e recursos integrados o tornam uma solução confiável para diversas indústrias.
Principais recursos
- Servomotor rotativo AC sem escovas
- Eixo reto
- Freio eletromecânico integrado
- Codificador absoluto de 18 bits embutido
- Potência nominal de 7000W (7kW)
- Velocidade nominal de 3000rpm
- Grau de proteção IP67
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série HF |
| Funções | Servomotor rotativo AC sem escovas |
| Projeto | Eixo reto, freio eletromecânico embutido, codificador absoluto embutido (18 bits), inércia média |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 34A |
| Potência ativa nominal (kW) | 7000W / 7kW |
| Velocidade de rotação | 3000rpm (máxima) |
| Torque | 22.3Nm nominal |
| Torque máximo | 152Nm |
| Torque de parada | 49Nm |
| Momento de inércia | 0.01637kg.m² (163.7kg.cm²) |
| Modo de montagem | Montagem com flange de 176x176mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP67 |

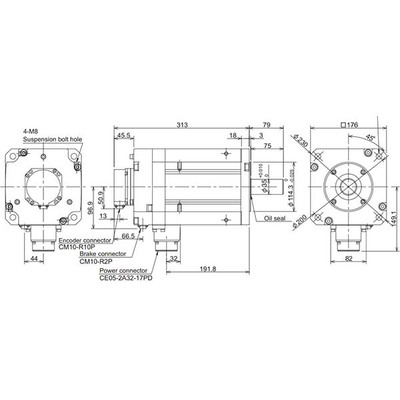

| Dimensões | A237.1mm x L176mm x P392mm |
| Altura líquida (mm) | 237.1 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 392 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 108.4 A |
| Código de pedido / SKU do fabricante | HF703BS-A48 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de inércia média, precisão de máquina de alta inércia garantida, adequado para máquinas que exigem aceleração rápida |
Documentos
Este produto é um componente da série HF da Mitsubishi Electric.
Entre em contato conosco para mais informações.
