Principais recursos
- Motor servo AC sem escovas rotativo
- Eixo reto
- Freio eletromecânico integrado
- Encoder de feedback absoluto de 18 bits
- Refrigeração natural
- Grau de proteção IP67
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série/família do produto | Série HF |
| Funções | Motor servo rotativo AC sem escovas |
| Design | Eixo reto, freio e/m integrado, encoder de feedback absoluto (18 bits) integrado, inércia média, refrigeração natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 6.8A |
| Potência ativa nominal (kW) | 2000W / 2kW |
| Velocidade de rotação | 3000rpm, 4000rpm (máxima) |
| Torque nominal | 6.4Nm |
| Torque máximo | 47Nm |
| Torque de estol (stall torque) | 13.7Nm |
| Inércia | 0.0048kg.m² (48kg.cm²) |
| Modo de montagem | Montagem por flange 176x176mm |
| Resolução | Feedback de 18 bits (equivalente a 260.000ppr) |
| Grau de proteção | IP67 |

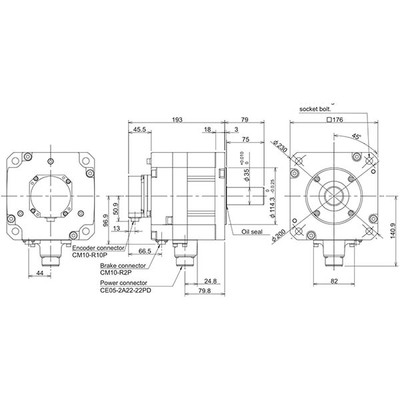

| Dimensões | A228.9mm x L176mm x P272mm |
| Altura líquida (mm) | 228.9 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 272 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 57 A |
| Código de pedido / SKU do fabricante | HF204BS-A48 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de inércia média, precisão de máquina de alta inércia garantida, adequado para máquinas que requerem aceleração rápida |
—SEPARATOR—
Documentos
Este produto é comercializado pela Mitsubishi Electric. Não há informações sobre compatibilidades ou substituições explícitas na descrição fornecida.
