Principais recursos
- Motor servo AC sem escovas rotativo
- Eixo reto com encoder absoluto integrado (1Mppr)
- Potência nominal de 1kW
- Tensão de alimentação de 200Vac
- Torque nominal de 2.4Nm
- Velocidade nominal de 4000rpm
- Montagem por flange de 90x90mm
- Grau de proteção IP67
- Ideal para máquinas que exigem aceleração rápida
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série / nome da família do produto | Série HF |
| Funções | Motor servo AC sem escovas rotativo |
| Projeto | Eixo reto com encoder absoluto integrado (1Mppr), inércia média, refrigeração natural |
| Tensão de alimentação (AC) | Classe 200Vac |
| Corrente nominal | 3.7A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade de rotação | 4000rpm 5000rpm (máxima) |
| Torque | 2.4Nm nominal |
| Torque máximo | 11Nm |
| Torque de estol | 3Nm |
| Momento de inércia | 0.00051kg.m2 (5.1kg.cm2) |

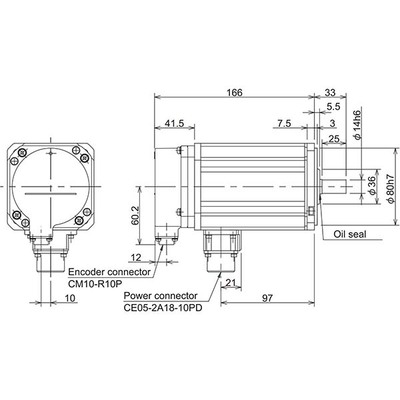

| Modo de montagem | Montagem por flange de 90x90mm |
| Resolução | Feedback de 20 bits (equivalente a 1000000ppr) |
| Grau de proteção | IP67 |
| Dimensões | A133.5mm x L90mm x P199mm |
| Altura líquida (mm) | 133.5 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 199 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 15.5 A |
| Código de pedido / SKU do fabricante | HF105S-A51 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de inércia média; precisão da máquina de alta inércia garantida; adequado para máquinas que requerem aceleração rápida |
—SEPARATOR—
Documentos
Este produto é um motor servo AC sem escovas (brushless) da Mitsubishi Electric, série HF. Para mais informações ou para solicitar um orçamento, entre em contato conosco.
