Servo Motor Mitsubishi Electric HF104S-A48 1kW IP67 Servo Motor Mitsubishi Electric HF104S-A48, 1kW, 3000RPM, IP67, com encoder absoluto 18-bit.
Visão geral
Este é um servo motor rotativo CA sem escovas da Mitsubishi Electric, parte da série HF. Projetado para aplicações industriais, ele oferece alta precisão e confiabilidade.
O motor possui um eixo reto e um codificador (encoder) de feedback absoluto embutido com 18 bits de resolução, garantindo um posicionamento preciso. Com uma potência nominal de 1000W (1kW) e um torque nominal de 3.2 Nm, ele é adequado para máquinas que exigem acelerações rápidas e alta precisão.
A construção com proteção IP67 assegura que o motor seja resistente à poeira e a jatos d’água, permitindo sua operação em ambientes mais desafiadores.
Principais recursos
- Servo motor rotativo CA sem escovas
- Eixo reto com codificador absoluto 18-bit
- Potência nominal de 1000W (1kW)
- Torque nominal de 3.2 Nm
- Velocidade nominal de 3000rpm
- Grau de proteção IP67
- Montagem por flange de 130x130mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor CA |
| Série / nome da família do produto | Série HF |
| Funções | Servo motor rotativo CA sem escovas |
| Design | Eixo reto com codificador absoluto embutido (18 bits), inércia média |
| Tensão de alimentação (CA) | Classe 200 Vca |
| Corrente nominal | 3.9A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade de rotação | 3000rpm 4000rpm (máxima) |
| Torque | 3.2Nm nominal |
| Torque máximo | 23.3Nm |
| Torque de estol | 5.9Nm |
| Momento de inércia | 0.00119kg.m² (11.9kg.cm²) |
| Modo de montagem | Montagem por flange de 130x130mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP67 |

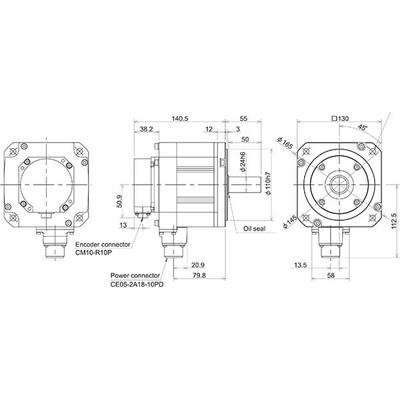

| Dimensões | A177.5mm x L130mm x P195.5mm |
| Altura líquida (mm) | 177.5 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 195.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 29 A |
| Código de pedido / SKU do fabricante | HF104S-A48 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Motor de inércia média. A precisão da máquina de alta inércia é garantida. Adequado para máquinas que exigem aceleração rápida. |
Documentos
Este produto é um motor de inércia média projetado para garantir a precisão em máquinas com alta inércia e é ideal para aplicações que requerem acelerações rápidas. Entre em contato conosco para mais informações. https://mokka-sensors.com.br/#contato
