Servo Motor HF-H104K-A48 1kW Mitsubishi Electric Servo Motor AC Brushless HF-H104K-A48 da Mitsubishi Electric. Potência de 1kW, 3000RPM, 3.2Nm, 400V, Encoder Absoluto 18-bit, IP67.
Visão geral
Este é um servomotor rotativo CA sem escovas da linha HF da Mitsubishi Electric, projetado para aplicações que exigem alto desempenho e confiabilidade.
Equipado com um eixo com chaveta e um feedback de encoder absoluto de 18 bits integrado, ele oferece precisão e controle excepcionais. Sua classe de tensão de alimentação de 400 VCA e corrente nominal de 1.8 A suportam uma saída nominal de 1000 W (1 kW).
Com torque nominal de 3.2 Nm e velocidade rotacional nominal de 3000 rpm, este motor é ideal para uma ampla gama de aplicações industriais, oferecendo também proteção IP67 para ambientes desafiadores.
Principais recursos
- Servomotor rotativo CA sem escovas
- Eixo com chaveta
- Encoder absoluto de 18 bits integrado
- Potência nominal de 1000W / 1kW
- Tensão de alimentação de 400VCA
- Torque nominal de 3.2Nm
- Velocidade rotacional nominal de 3000rpm
- Montagem por flange de 130x130mm
- Grau de proteção IP67
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor CA |
| Série / nome da família do produto | Série HF |
| Funções | Servomotor rotativo CA sem escovas |
| Design | Eixo com chaveta, feedback absoluto embutido (18 bits), inércia média |
| Tensão de alimentação (CA) | Classe 400VCA |
| Corrente nominal | 1.8A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade de rotação | 3000rpm, 4000rpm (máxima) |
| Torque | 3.2Nm nominal |
| Torque máximo | 23.3Nm |
| Torque de parada | 5.9Nm |
| Momento de inércia | 0.00119kg.m² (11.9kg.cm²) |
| Modo de montagem | Montagem por flange de 130x130mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP67 |

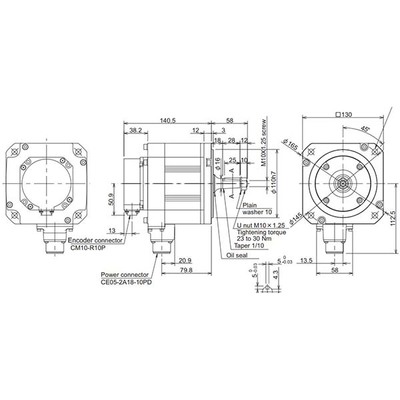

| Dimensões | A177.5mm x L130mm x P195.5mm |
| Altura líquida (mm) | 177.5 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 195.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 14.5 A |
| Código de pedido / SKU do fabricante | HF-H104K-A48 |
| Status do produto do fabricante | Comercializado |
Documentos
Este modelo é o HF-H104K-A48.
Entre em contato conosco para mais informações.
