Principais recursos
- Motor servo AC sem escovas rotativo
- Eixo reto
- Feedback absoluto embutido (1Mppr)
- Potência nominal de 9000W / 9kW
- Resolução de feedback de 20 bits
- Corrente nominal de 13.6A
- Tensão de alimentação 400Vac
- Torque nominal de 28.7Nm
- Velocidade rotacional de 3000rpm
- Montagem em flange 180x180mm
- Grau de proteção IP67
- Operação em ambiente de 0…+40 °C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo motor AC |
| Série / nome da família do produto | Série HF |
| Funções | Motor servo AC rotativo sem escovas |
| Design | Eixo reto com feedback absoluto embutido (1Mppr), inércia média |
| Tensão de alimentação (AC) | Classe 400Vac |
| Corrente nominal | 13.6A |
| Potência ativa nominal (kW) | 9000W / 9kW |
| Velocidade de rotação | 3000rpm (máxima) |
| Torque | 28.7Nm nominal |
| Torque máximo | 208Nm |
| Torque de parada | 58.8Nm |
| Momento de inércia | 0.0196kg.m2 (196kg.cm2) |
| Modo de montagem | Montagem em flange 180x180mm |
| Resolução | Feedback de 20 bits (equivalente a 1.000.000ppr) |
| Grau de proteção | IP67 |

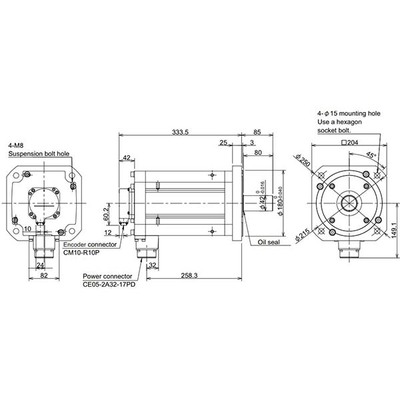

| Dimensões | A251.1mm x L204mm x P418.5mm |
| Altura líquida (mm) | 251.1 mm |
| Largura líquida (mm) | 204 mm |
| Profundidade líquida (mm) | 418.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 102 A |
| Código de pedido / SKU do fabricante | HF-H903S-A51 |
| Status do produto do fabricante | Comercializado |
Documentos
Este servo motor é um componente essencial para sistemas de automação industrial que exigem alta precisão e desempenho.
