Motor Servo AC Mitsubishi HF-H703S 7kW 3000RPM IP67 Motor Servo AC Mitsubishi Electric HF-H703S 7kW, 3000RPM, IP67, Eixo Reto, com feedback absoluto 18-bit. SKU: HF-H703S-A48.
Visão geral
Este é um servomotor rotativo AC sem escovas, pertencente à série HF da Mitsubishi Electric. Ele é projetado para aplicações que exigem alta precisão e desempenho robusto, com eixo reto e feedback absoluto de 18 bits integrado.
O motor oferece uma potência nominal de 7000W (7kW) e opera em uma classe de tensão de 400Vac. Com torque nominal de 22.3Nm e velocidade rotacional nominal de 3000rpm, ele é adequado para uma ampla gama de tarefas industriais.
Principais recursos
- Servomotor rotativo AC sem escovas
- Eixo reto com feedback absoluto integrado (18 bits)
- Potência nominal de 7000W / 7kW
- Velocidade rotacional nominal de 3000rpm
- Torque nominal de 22.3Nm
- Grau de proteção IP67
- Faixa de temperatura ambiente de operação: 0…+40 °C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série HF |
| Funções | Servomotor rotativo AC sem escovas |
| Projeto | Eixo reto com codificador de feedback absoluto integrado (18 bits), inércia média |
| Tensão de alimentação (AC) | Classe 400Vac |
| Corrente nominal | 8.3A |
| Potência ativa nominal (kW) | 7000W / 7kW |
| Velocidade de rotação | 3000rpm (máxima) |
| Torque | 22.3Nm nominal |
| Torque máximo | 152Nm |
| Torque de stall | 49Nm |
| Inércia | 0.0154kg.m² (154kg.cm²) |

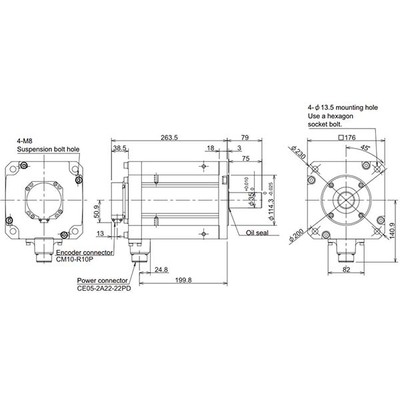

| Modo de montagem | Montagem em flange 114.3×114.3mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP67 |
| Dimensões | A228.9mm x L176mm x P342.5mm |
| Altura líquida (mm) | 228.9 mm |
| Largura líquida (mm) | 176 mm |
| Profundidade líquida (mm) | 342.5 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 54.2 A |
| Código de pedido / SKU do fabricante | HF-H703S-A48 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é um servomotor AC sem escovas com eixo reto e feedback absoluto integrado de 18 bits. A compatibilidade com outros componentes do sistema deve ser verificada com base nas especificações detalhadas.
Entre em contato para mais informações sobre este produto e soluções personalizadas.
