Visão geral
Este é um motor servo rotativo AC sem escovas da Mitsubishi Electric, pertencente à série HF. Ele é equipado com feedback absoluto integrado de alta resolução (1Mppr) e eixo reto. Projetado para desempenho e confiabilidade, é adequado para uma ampla gama de aplicações industriais.
Com uma potência nominal de saída de 500W (0.5kW) e um torque nominal de 1.6Nm, este motor opera em uma classe de tensão de alimentação de 400Vac. Seu feedback de 20 bits, equivalente a 1.000.000 pulsos por rotação, garante alta precisão no posicionamento e controle.
O motor possui um flange de montagem de 130x130mm e um grau de proteção IP67, conferindo resistência contra poeira e imersão em água. Sua faixa de temperatura ambiente para operação é de 0 a 40°C, permitindo seu uso em diversos ambientes industriais.
Principais recursos
- Motor servo rotativo AC sem escovas
- Feedback absoluto integrado de alta resolução (1Mppr)
- Eixo reto
- Potência nominal de 500W
- Tensão de alimentação de 400Vac
- Torque nominal de 1.6Nm
- Velocidade rotacional nominal de 3000rpm
- Montagem em flange de 130x130mm
- Grau de proteção IP67
- Operação em temperatura ambiente de 0 a 40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série/nome da família do produto | Série HF |
| Funções | Motor servo rotativo AC sem escovas |
| Design | Eixo reto com codificador de feedback absoluto integrado (1Mppr), inércia média |
| Tensão de alimentação (AC) | Classe 400Vac |
| Corrente nominal | 0.9A |
| Potência ativa nominal (kW) | 500W / 0.5kW |
| Velocidade de rotação | 3000rpm / 4000rpm (máxima) |
| Torque | 1.6Nm nominal |
| Torque máximo | 13Nm |
| Torque de estol (stall torque) | 2.9Nm |
| Momento de inércia | 0.00061kg.m2 (6.1kg.cm2) |
| Modo de montagem | Montagem em flange de 130x130mm |
| Resolução | Feedback de 20 bits (equivalente a 1.000.000ppr) |
| Grau de proteção | IP67 |

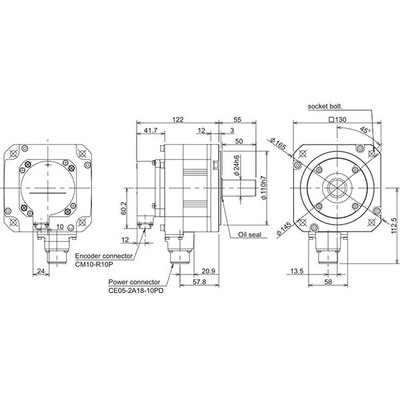

| Dimensões | A177.5mm x L130mm x P167mm |
| Altura líquida (mm) | 177.5 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 167 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 8.4 A |
| Código de pedido / SKU do fabricante | HF-H54S-A51 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é um componente de sistema servo motor. Verifique a compatibilidade com outros equipamentos da série MELSERVO e o sistema de controle.
Entre em contato para mais informações e suporte técnico.
