Servo Motor AC HF-H54BK-A48 Mitsubishi Electric 500W Servo Motor AC Brushless HF-H54BK-A48 da Mitsubishi Electric com 500W, 3000RPM, freio, encoder absoluto 18-bit e IP67.
Visão geral
Este é um servomotor rotativo AC sem escovas da série HF da Mitsubishi Electric, projetado para aplicações de alta performance. Possui um eixo com chaveta, freio eletromecânico integrado e feedback de encoder absoluto de 18 bits para controle preciso.
Com uma potência nominal de 500W (0.5kW) e velocidade nominal de 3000rpm, este motor oferece um torque nominal de 1.6Nm e torque de estol de 2.9Nm, garantindo robustez em suas operações. Sua classe de tensão de alimentação é de 400Vac.
O servomotor HF-H54BK-A48 foi construído para durabilidade, com um grau de proteção IP67, tornando-o adequado para ambientes industriais desafiadores. A montagem é realizada por meio de flange de 130x130mm, facilitando a integração em sistemas existentes.
Principais recursos
- Servomotor rotativo AC sem escovas
- Eixo com chaveta
- Freio eletromecânico integrado
- Encoder absoluto de 18 bits integrado
- Potência nominal de 500W (0.5kW)
- Velocidade nominal de 3000rpm
- Torque nominal de 1.6Nm
- Torque de estol de 2.9Nm
- Classe de tensão de alimentação 400Vac
- Montagem por flange de 130x130mm
- Grau de proteção IP67
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série HF |
| Funções | Servomotor rotativo AC sem escovas |
| Projeto | Eixo com chaveta, freio e/m integrado, encoder absoluto integrado (18 bits), inércia média |
| Tensão de alimentação (AC) | Classe 400Vac |
| Corrente nominal | 0.9A |
| Potência ativa nominal (kW) | 500W / 0.5kW |
| Velocidade de rotação | 3000rpm, 4000rpm (máxima) |
| Torque | 1.6Nm nominal |
| Torque máximo | 13Nm |
| Torque de estol | 2.9Nm |
| Momento de inércia | 0.00061kg.m² (6.1kg.cm²) |
| Modo de montagem | Montagem por flange de 130x130mm |
| Resolução | Feedback de 18 bits (equivalente a 260000ppr) |
| Grau de proteção | IP67 |

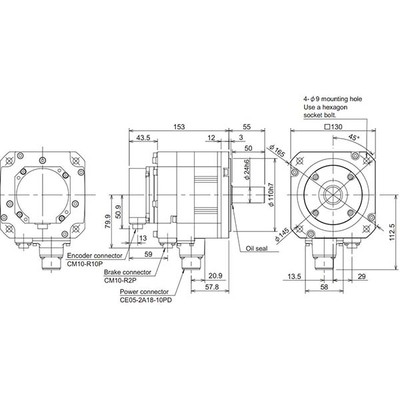

| Dimensões | A177.5mm x L130mm x P208mm |
| Altura líquida (mm) | 177.5 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 208 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 8.4 A |
| Código de pedido / SKU do fabricante | HF-H54BK-A48 |
| Status do produto do fabricante | Comercializado |
Documentos
O servomotor HF-H54BK-A48 é um componente da série HF da Mitsubishi Electric.
