Visão geral
Motor servo rotativo AC sem escovas com eixo reto e feedback absoluto integrado (18 bits) — Série HF da Mitsubishi Electric. Este motor oferece uma saída nominal de 1000W (1kW), com um feedback de 18 bits, equivalente a 260.000 pulsos por revolução.
O motor apresenta uma corrente nominal de 1.8A e opera em uma classe de tensão de alimentação de 400Vac. Possui torque nominal de 2.4Nm, torque de parada de 3Nm e velocidade rotacional nominal de 4000rpm. Sua construção robusta inclui montagem por flange de 90x90mm e grau de proteção IP67, sendo classificado para operação em ambientes de 0 a 40°C.
Principais recursos
- Motor servo rotativo AC sem escovas
- Eixo reto
- Feedback absoluto integrado de 18 bits
- Potência nominal de 1kW
- Tensão de alimentação 400Vac
- Torque nominal de 2.4Nm
- Velocidade rotacional de 4000rpm
- Montagem por flange de 90x90mm
- Grau de proteção IP67
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Motor servo AC |
| Série/nome da família do produto | Série HF |
| Funções | Motor servo rotativo AC sem escovas |
| Design | Eixo reto com codificador de feedback absoluto integrado (18 bits), inércia média |
| Tensão de alimentação (AC) | Classe 400Vac |
| Corrente nominal | 1.8A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade de rotação | 4000rpm, 5000rpm (máxima) |
| Torque | 2.4Nm nominal |
| Torque máximo | 11Nm |
| Torque de parada | 3Nm |
| Momento de inércia | 0.00051kg.m² (5.1kg.cm²) |
| Modo de montagem | Montagem por flange de 90x90mm |
| Resolução | Feedback de 18 bits (equivalente a 260.000ppr) |
| Grau de proteção | IP67 |

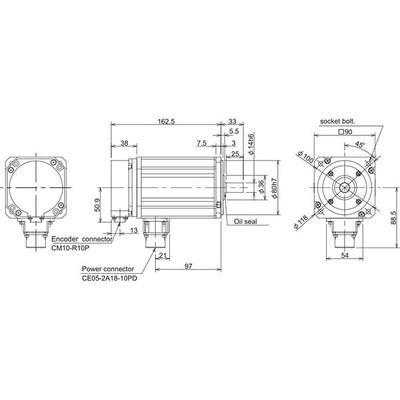

| Dimensões | A133.5mm x L90mm x P195.5mm |
| Altura líquida (mm) | 133.5 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 195.5 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 7.75 A |
| Código de pedido / SKU do fabricante | HF-H105S-A48 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é da marca Mitsubishi Electric.
Entre em contato para mais informações.
