Visão geral
Este é um servomotor rotativo AC sem escovas da Mitsubishi Electric, parte da série HF. Ele é projetado para aplicações que exigem alta precisão e confiabilidade.
O motor possui um eixo reto, um freio eletromecânico integrado e um encoder de feedback absoluto de 20 bits (equivalente a 1 milhão de pulsos por revolução). Ele oferece uma potência de saída nominal de 1000W (1kW) e é classificado para uma classe de tensão de 400Vac.
Com torque nominal de 2.4Nm, torque de parada de 3Nm e velocidade rotacional nominal de 4000rpm, o motor é adequado para diversas tarefas industriais. Seu grau de proteção IP67 garante resistência a poeira e imersão temporária em água, e ele opera em temperaturas ambientes de 0 a 40°C.
Principais recursos
- Servomotor rotativo AC sem escovas
- Eixo reto
- Freio eletromecânico integrado
- Encoder de feedback absoluto (1 milhão de pulsos/revolução)
- Potência nominal de 1000W / 1kW
- Classe de tensão de alimentação 400Vac
- Torque nominal de 2.4Nm
- Torque de parada de 3Nm
- Velocidade rotacional nominal de 4000rpm
- Montagem por flange de 90x90mm
- Grau de proteção IP67
- Temperatura ambiente de operação de 0 a 40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série HF |
| Funções | Servomotor rotativo AC sem escovas |
| Design | Eixo reto com freio e/m integrado e encoder absoluto (1Mppr) de média inércia |
| Tensão de alimentação (AC) | Classe 400Vac |
| Corrente nominal | 1.8A |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Velocidade de rotação | 4000rpm / 5000rpm (máxima) |
| Torque | 2.4Nm nominal |
| Torque máximo | 11Nm |
| Torque de parada | 3Nm |
| Momento de inércia | 0.00051kg.m² (5.1kg.cm²) |
| Modo de montagem | Montagem por flange de 90x90mm |
| Resolução | Feedback de 20 bits (equivalente a 1000000ppr) |
| Grau de proteção | IP67 |

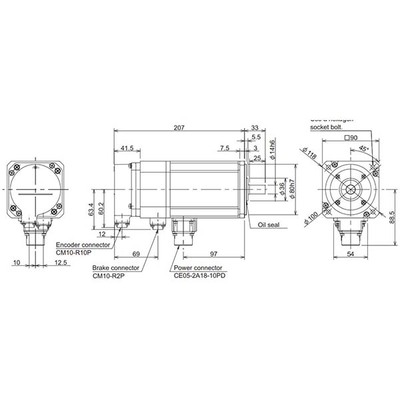

| Dimensões | A133.5mm x L90mm x P240mm |
| Altura líquida (mm) | 133.5 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 240 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Corrente máxima | 7.75 A |
| Código de pedido / SKU do fabricante | HF-H105BS-A51 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é fabricado pela Mitsubishi Electric.
