Visão geral

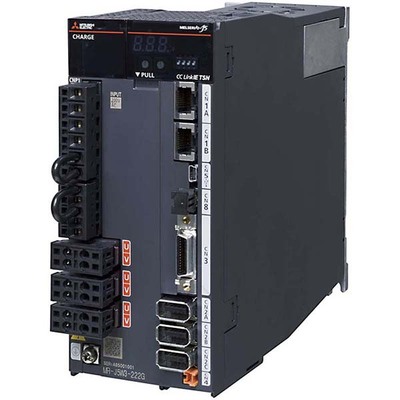

O servo drive triaxial MELSERVO J5 da Mitsubishi Electric é um amplificador de movimento AC avançado, projetado para aplicações que demandam alta performance e confiabilidade. Este equipamento integra funcionalidades essenciais como freio dinâmico e resistor regenerativo, otimizando o espaço e simplificando a montagem em painéis elétricos.
Com capacidade de comunicação CC-Link, o MR-J5W3-222G facilita a integração em redes de automação industrial, suportando ciclos de comunicação rápidos e controle de movimento preciso. Sua tensão de alimentação flexível, que aceita tanto 200-240Vac quanto 283-340Vdc, proporciona versatilidade para diferentes ambientes de instalação, com classificações de proteção IP20.
Principais recursos
- Servo drive triaxial AC
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Comunicação CC-Link
- Controle de posição e método de controle de corrente (PWM senoidal)
- Método de tabela de pontos
- Monitor analógico de 2 canais
- Função Safe Torque Off (STO)
- Compatível com TSN
- Sinal de entrada diferencial A/B
- Controle avançado de supressão de vibração
- Filtro adaptativo II
- Filtro robusto
- Ajuste rápido (Quick Tuning)
- Ajuste automático (Auto Tuning)
- Ajuste com um toque (One-touch Tuning)
- Função Tough Drive
- Função Drive Recorder
- Função de diagnóstico de máquina (incluindo previsão de falhas)
- Função de monitoramento de energia
- Compensação de perda de movimento
- Super Trace Control
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série do produto / nome da família | Série MELSERVO J5 |
| Nome da subgama | Série MR-J5 |
| Funções | Servo drive / amplificador de movimento AC triaxial (3 eixos) com modo de posicionamento, controle PWM senoidal/controle de corrente, método de tabela de pontos, monitor analógico de 2 canais, Safe Torque Off (STO), compatível com TSN, sinal de entrada diferencial A/B, controle avançado de supressão de vibração, filtro adaptativo II, filtro robusto, ajuste rápido, ajuste automático, ajuste com um toque, função Tough Drive, função Drive Recorder, função de diagnóstico de máquina (incluindo previsão de falhas), função de monitoramento de energia, compensação de perda de movimento, Super Trace Control |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vca-240Vca (classe 200V; 220Vca / 230Vca) |
| Tensão de alimentação (DC) | 283Vcc-340Vcc |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) ou entrada CC |
| Corrente nominal | 1.8A |
| Potência ativa nominal (kW) | 200W / 0.2kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra sobrevelocidade, proteção contra erro excessivo, proteção contra detecção de polaridade magnética, proteção contra falha de controle linear do servo |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (DI2), 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (CALM), 1 x saída de relé digital (MBR) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A172mm x L75mm x P195mm |
| Altura líquida (mm) | 172 mm |
| Largura líquida (mm) | 75 mm |
| Profundidade líquida (mm) | 195 mm |
| Temperatura ambiente para operação | 0…+60 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Consumo de corrente | 4.3A de entrada |
| Consumo de energia | (Consumo auxiliar do drive) 30 W |
| Código de pedido / SKU do fabricante | MR-J5W3-222G |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ5W3222G |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3/4, EN62061 SILCL3, IEC61508-5-2, EN63000, UL61800-5-1, CSA, GB, KSC9800-3, KN61800-3 |
| Benefícios | Comunicação de grande capacidade (1Gbps), ciclo de comunicação de comando de ≥ 31.25μs e frequência de resposta de 3.5kHz permitem controle de movimento avançado, aciona até 2 ou 3 servomotores, simplifica a fiação, economiza energia e permite uma máquina compacta a um custo menor. |
| Acessórios recomendados | Compatível com servomotores HK-KT053W (1.3A (com amplificador 200Vca/400Vca)), HK-KT13W (1.2A (com amplificador 200Vca/400Vca)), HK-KT1M3W (1.2A (com amplificador 200Vca/400Vca)), HK-KT13UW (1.1A (com amplificador 200Vca)), HK-KT23W (1.4A (com amplificador 200Vca)), HK-KT23UW (1.5A (com amplificador 200Vca)), HK-KT434W (1.3A (com amplificador 200Vca/400Vca)) |
Documentos
Este equipamento é compatível com os servomotores listados na seção de acessórios recomendados. Para mais informações ou suporte técnico, entre em contato conosco.
